ファイヤーロッドカートリッジヒーター（FIREROD®　Cartridge Heater）

當社は米國WATLOW社 FIREROD® カートリッジヒーターの日本における販売代理店です。カートリッジヒーターのパイオニアとして長年の販売実績があります。ご要望に応じて、CE/UL/CSA規格に適合した製品をお屆けします。

特長

最高使用溫度 760℃。
標準規格品でも、60W/cm²以上の在庫品があります。
ヒーター徑は、1/8インチ(3.1mm)から3/4インチ(18.95mm)まで、幅広く取り扱っています。
リード線は、金屬ピンにガラス被覆Ni線を接続して絶縁チューブで保護しています。標準長は305mmです。
ご希望により、各種リードバリエーションの加工を承ります。

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

形狀

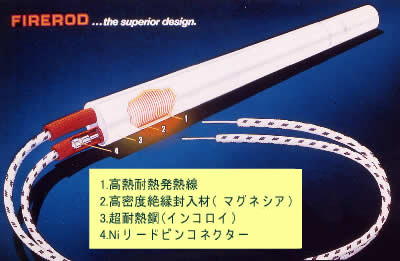

ファイヤーロッド構造図

製品一覧

●仕様はPDFをご確認ください。

カートリッジの直徑(PDF)	商品コード
1/8インチ製作実徑 (3.1 m/m±0.05m/m)	C1A-7779	C1A-7780	C1E14	C1E13	C1J5	C1J6	C1JX3A
	C1JX14A	C2AX11A	C2AX15A	C2JX2A	C2JX5A	C3JX3A	C3JX4A
	C5JX1A
1/4インチ製作実徑 (6.25 m/m±0.05m/m)	E1A51	E1A52	E1A53	E1E41	E1E42	E1E43	E1E61
	E1J39	E1J40	E1J41	E1J49	E1J42	E1J52	E1J35
	E2A55	E2A82	E2A56	E2A77	E2A57	E2A50	E2A72
	E2A76	E2A83	E3A48	E3A49	E3A60	E3A50	E3A51
	E4A28	E4A29	E4A32	E4A30	E4A6	E5A45	E6A46
3/8インチ製作実徑 (9.42 m/m±0.05m/m)	G1A71	G1A29	G1A38	G1A83	G1E91	G1E74	G1E92
	G1E93	G1E94	G1E95	※G1J25	G1J70	G1J59	G1J110
	G1J31	G1J39	G1J85	G1J73	G1J86	G1J54	G1N45
	G1N46	G1N43	G1N32	G2A53	G2A84	G2A76	G2A56
	G2A81	G2A127	G2A37	G2A47	G2A73	G2A139	G2A98
	G2A153	G2A146	G2E88	G2E89	G2E138	G2E90	G2E2
	G2E78	G2E108	G2E12	G2E91	G2E75	G2J110	G2J81
	G2J46	G2J80	G2J118	G2J119	G2J26	G2J146	G2J109
	G2J52	G3A55	G3A137	G3A121	G3A61	G3A39	G3A52
	G3A54	G3A73	G3A92	G3A44	G3A65	G3A119	G3A120
	G3A133	G3J77	G3J65	G3J87	G3J68	G3J22	G3J63
	G4A54	G4A163	G4A78	G4A40	G4A87	G4A94	G4A95
	G4A48	G4A44	G4A96	G4A92	G4J54	G4J33	G4J55
	G4J37	G5A68	G5A56	G5A69	G5A70	G5A38	G5A71
	G5A67	G5A115	G5J36	G5J45	G6A80	G6A40	G6A92
	G6A81	G6A82	G6A125	G6A59	G6A56	G6A51	G6A46
	G6A83	G6J23	G6J33	G7A40	G7A32	G7A41	G7A42
	G7A43	G7J27	G7J28	G8A54	G8A47	G8A81	G8A32
	G8A53	G8A37	G8A45	G9J20	G9J12	G10A48	G10A35
	G10A31	G10A32	G12A45	G12A29	G12A46	G12A47
1/2インチ製作実徑 (12.6mm±0.05mm)	※J1A30	J1A31	J1E50	J1E51	J1E58	J1E52	J1J47
	J1J48	J1J96	J1J59	J1J38	J2A80	J2A49	J2A75
	J2A85	J2A71	J2A95	J2A96	J2A81	J2A82	J2E86
	J2E87	J2E56	J2E69	J2E114	J2E115	J2E64	J2E88
	J2G35	J2G28	※J2G34	J2G37	J2G36	J2G38	J2J67
	J2J57	J2J68	J2J69	J2J109	J2J110	J2J81	J2J82
	J2J66	J2J70	J2N45	J2N43	J3A108	J3A109	J3A107
	J3A89	J3A65	J3A73	J3A132	J3A29	J3A110	J3A111
	J3A51	J3A127	J3A137	J3A112	※J3J44	J3J64	J3J65
	J3J45	J3J46	J3J63	J4A117	J4A122	J4A118	J4A90
	J4A63	J4A26	J4A1	J4A103	J4A139	J4A68	J4A16
	J4A92	J4A198	J4A119	J4A73	J4J69	J4J57	J4J70
	J4J32	J5A85	J5A74	J5A86	J5A63	J5A98	J5A46
	J5A52	J5A45	J5A121	J5A72	J5A87	J5J43	J5J33
	J5J44	J5J45	J5N6	J5N8	J6A114	J6A171	J6A115
	J6A94	J6A99	J6A90	J6A53	J6A36	J6J45	J6J27
	J7A79	J7A80	J7A57	J7A50	J7A95	J7A81	J7J25
	J7J26	J8A71	※J8A64	J8A66	J8A84	J8A60	J8A100
	J8A101	J8J30	J8J28	J9A35	J9A58	J9J14	J9J12
	J10A61	J10A62	J10A63	J10A42	J10A33	J10A64	J12A63
	J12A76	J12A40	J12A49	J12A37	J12A89	J14A41	J14A39
	J18A19
5/8インチ製作実徑 (15.77mm±0.05mm)	L1E26	※L1E24	L1E27	L1J23	L1J24	※L2A48	L2A49
	L2A54	※L2E49	L2E50	L2E12	L2E40	L2E51	L2G18
	L2G19	L3A81	L3A82	L3A9	※L3A113	L3A33	L3A71
	L3N12	L3N1	L4A99	L4A104	L4A47	L4A53	L4A44
	L4A100	L4A71	L5A76	L5A107	L5A24	L5A31	L5A77
	L6A28	L6A64	L6A73	L6A70	L6A71	L6A94	L6J43
	L6J55	L7A42	L7A15	L7A37	L7A12	L8A96	L8A46
	L8A115	L8A10	L8A37	L8A80	L10A51	L10A40	L10A52
	L10A8	L10A50	L12A81	L12A80	L12A82	L12A34	L12A39
	L12A63	L14A21	L15A35	L15A20	L15A41	L16A33	※L16A40
	L18A34	※L18A36	L20A19	L20A13	※L20A14	L24A19	L24A14
	L36A8
3/4インチ製作実徑 (18.95mm±0.05mm)	N2E8	N3A11	N3A12	N4A16	N4A17	N4A15	N5A19
	※N5A12	N5A20	※N6A19	N6A20	N6A21	N6A22	N7A15
	※N7A1	N7A16	N8A19	N8A20	N8A21	N8A22	N10A15
	N10A14	N12A15	N12A24	N12A25	N14A22	※N14A20	N14A21
	N15A26	N16A26	N16A18	N18A13	N18A15	※N20A21	N20A22
	N20A10	N24A24	N24A23	N24A13	<N36A4

※お取り寄せ品です

使用上の注意

セットビス（セットスクリュー?いもねじ）による締め付けの際には、製品內部の構成部品にダメージを與えるような締め付けは、製品を破損する恐れがありますので、ご注意ください。
特に外徑Φ3.1のタイプにつきましては、セットビス（セットスクリュー?いもねじ）のご使用を避けて頂きますようお願い致します。
詳細內容につきましては、弊社営業擔當にご相談ください。
