ExLASER Lite®(エックス?レーザー ライト)
レーザー平面加熱裝置「エックス?レーザー」にコンパクト設計?小面積加熱を?qū)g現した「ライト」が新登場！
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > レーザー平面瞬間加熱裝置 > ExLASER Lite®(エックス?レーザー ライト)
レーザー加熱実験
ExLASER-lite（ELL-CT-050-FC13）で真空チャンバー中に設置した試料をレーザー加熱。試料の裏面（レーザー照射面と反対側）から溫度分布を測定した。
実験データ
0.5インチ徑×0.3t シリコン基板を真空中10-3Paで加熱。
溫度分布

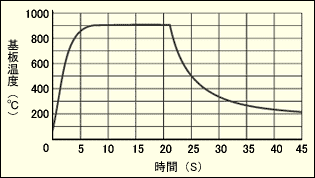

昇降溫データ
標準仕様
| 型番：ELL-CT-050-FC13 | |||
|---|---|---|---|
| レーザ照射方式 | ファイバータイプ | 本體サイズ | H 1420mm ×W 655mm ×D 660mm |
| レーザ出力 | 最大50W （CW） | 裝備品 | 放射溫度計 真空チャンバー裝備（內徑 φ 107mm） TMP裝備（10-6Pa臺） 基板ホルダー（φ 12.7mm用） |
| レーザ波長 | 808nm | ||
| レーザ形狀 | 円形 | ||
| 光學系（均一度） | ±10%以內（ノーマル光學系） ※ホモジナイザ光學系はオプション |
定格 | AC100V 10A |
| 加熱面積 | φ 13mm | 備考 | ワイドラック収納一體型 ガス導入可能 |
| ワークディスタンス | 150mm | ||
オプション ※ご要望に応じて製作させていただきます
カタログ
こちらからExLASER Lite®のカタログ（PDF）をご覧いただけます。
