コイルフィンヒーター

コイルフィンヒーターは、シースヒーターにコイルを巻きつけ、放熱面積と熱効率を一段と向上させたヒーターです。
耐久性にも優れ、気體加熱用に最適です。

特長

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

コイルフィンヒーター

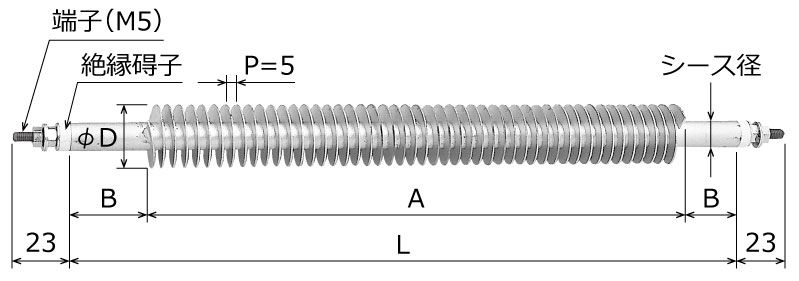

型番	電圧 (V)	容量 (W)	L (mm)	A (mm)	B (mm)	D (φ)	シース徑 (φ)	商品コード
型番	電圧 (V)	容量 (W)	L (mm)	A (mm)	B (mm)	D (φ)	シース徑 (φ)	100V 仕様	115V 仕様	200V 仕様
F-1	100/115/200	300	270	210	30	28	12	F1100	F1115	F1200
F-2	100/115/200	300	450	390	30	28	12	F2100	F2115	F2200
F-3	100/115/200	500	300	240	30	28	12	F3100	F3115	F3200
F-4	100/115/200	500	340	280	30	28	12	F4100	F4115	F4200
F-5	100/115/200	500	500	440	30	28	12	F5100	F5115	F5200
F-6	100/115/200	750	390	330	30	28	12	F6100	F6115	F6200
F-7	100/115/200	750	650	590	30	28	12	F7100	F7115	F7200
F-8	100/115/200	1000	570	510	30	28	12	F8100	F8115	F8200
F-9	100/115/200	1000	950	890	30	28	12	※FX (受注生産品)	F9115	F9200
F-10	100/115/200	333	270	210	30	28	12	F10100	F10115	F10200
F-11	100/115/200	333	450	390	30	28	12	※FX (受注生産品)	F11115	F11200
F-12	100/115/200	667	360	300	30	28	12	F12100	F12115	F12200
F-13	100/115/200	667	600	540	30	28	12	F13100	F13115	F13200
F-14	100/115/200	833	480	420	30	28	12	F14100	F14115	F14200
F-15	100/115/200	833	800	740	30	28	12	※FX(受注生産品) 　製作可能なヒーター1本あたりの許容電流は　25A以下となります。
F-16	100/115/200	1330	750	690	30	28	12
F-17	100/115/200	1330	1000	940	30	28	12
F-18	100/115/200	1660	710	650	30	28	12
F-19	100/115/200	1660	1250	1190	30	28	12
F-20	100/115/200	2000	950	890	30	28	12
F-21	100/115/200	2000	1380	1320	30	28	12
F-22	200	3300	1250	1190	30	28	12
F-23	200	3300	1450	1390	30	28	12
F-24	200	5000	1750	1690	30	31	15
F-25	200	5000	2200	2140	30	31	15

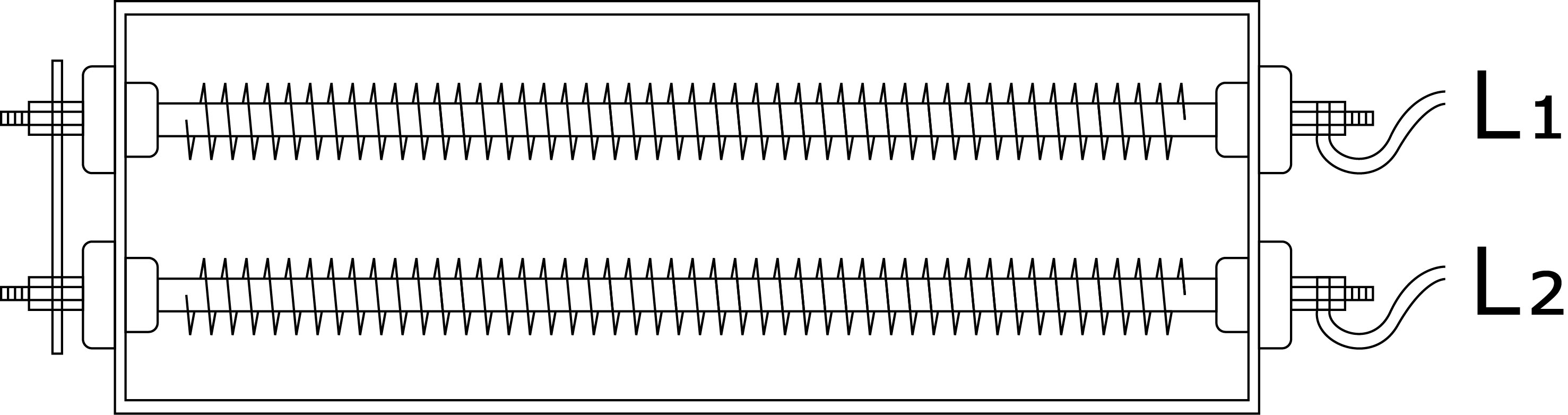

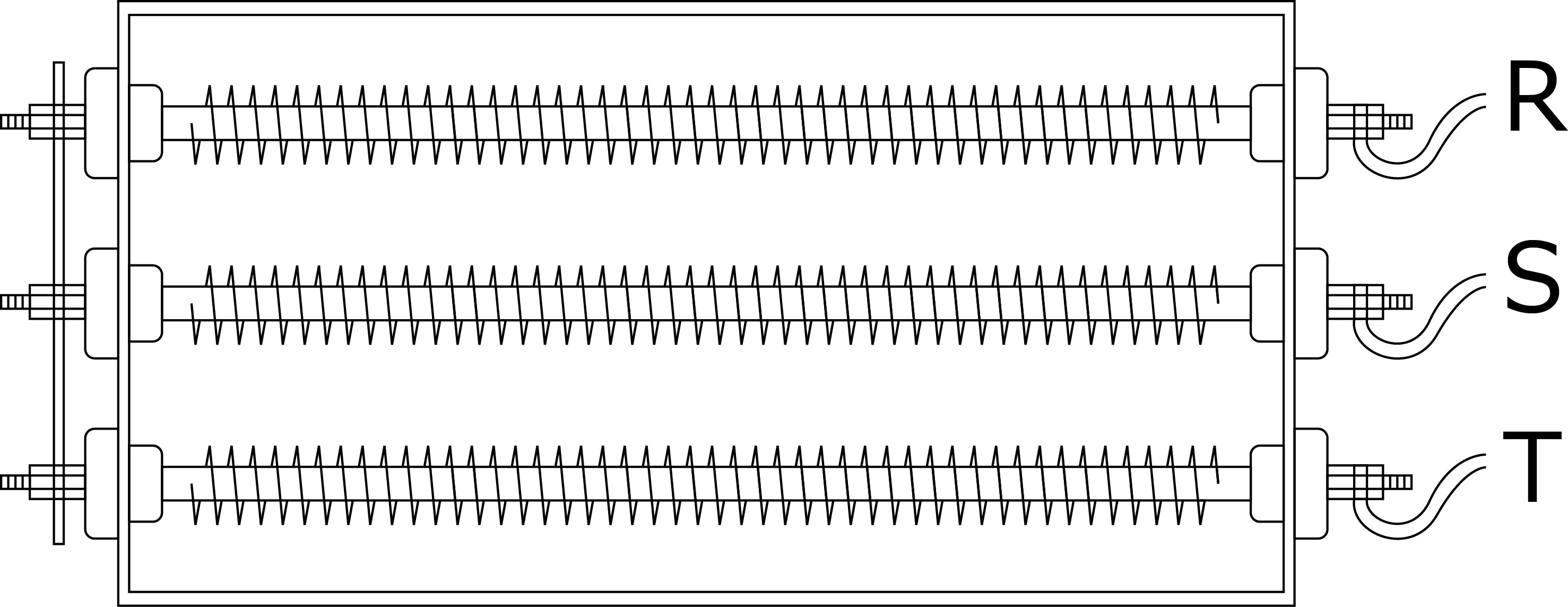

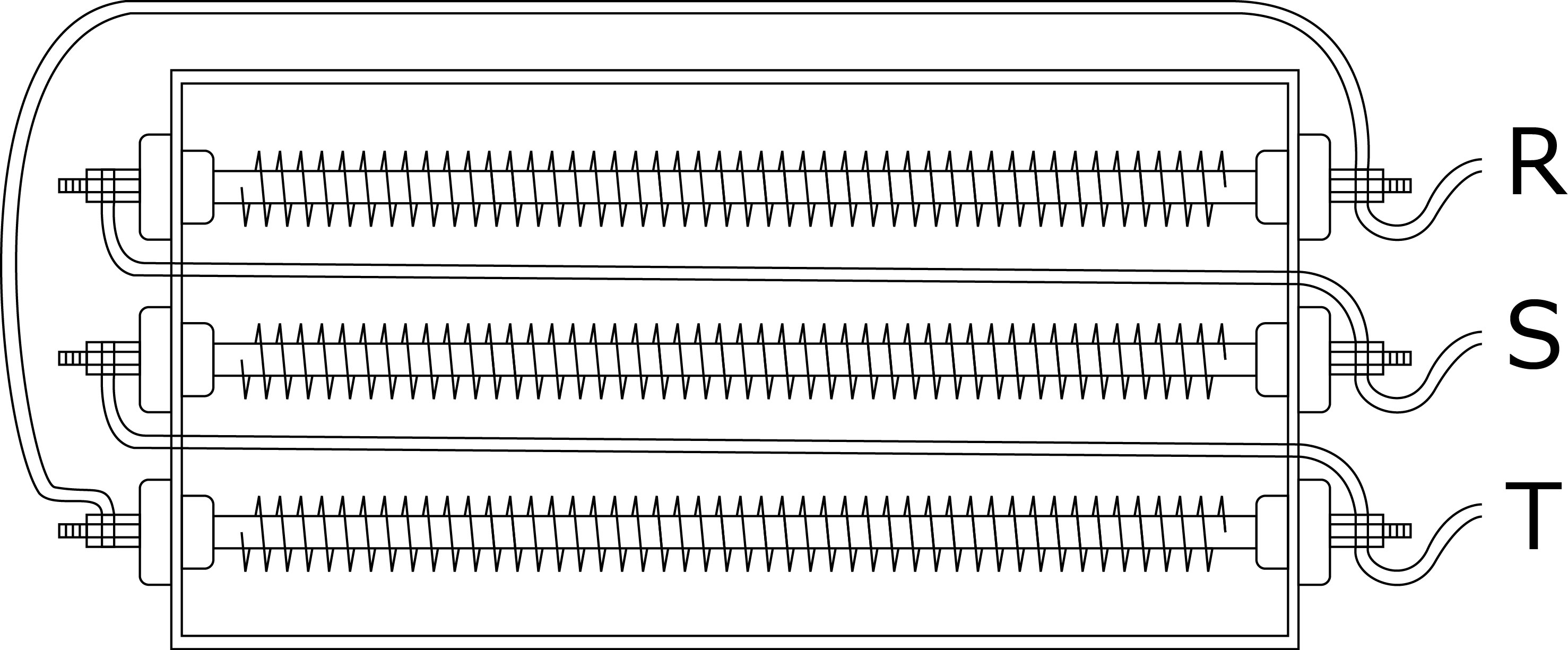

200Vで結線される場合は、次の3通りの內いずれかの方法で結線してください。
（ステンレス製も製作できます）

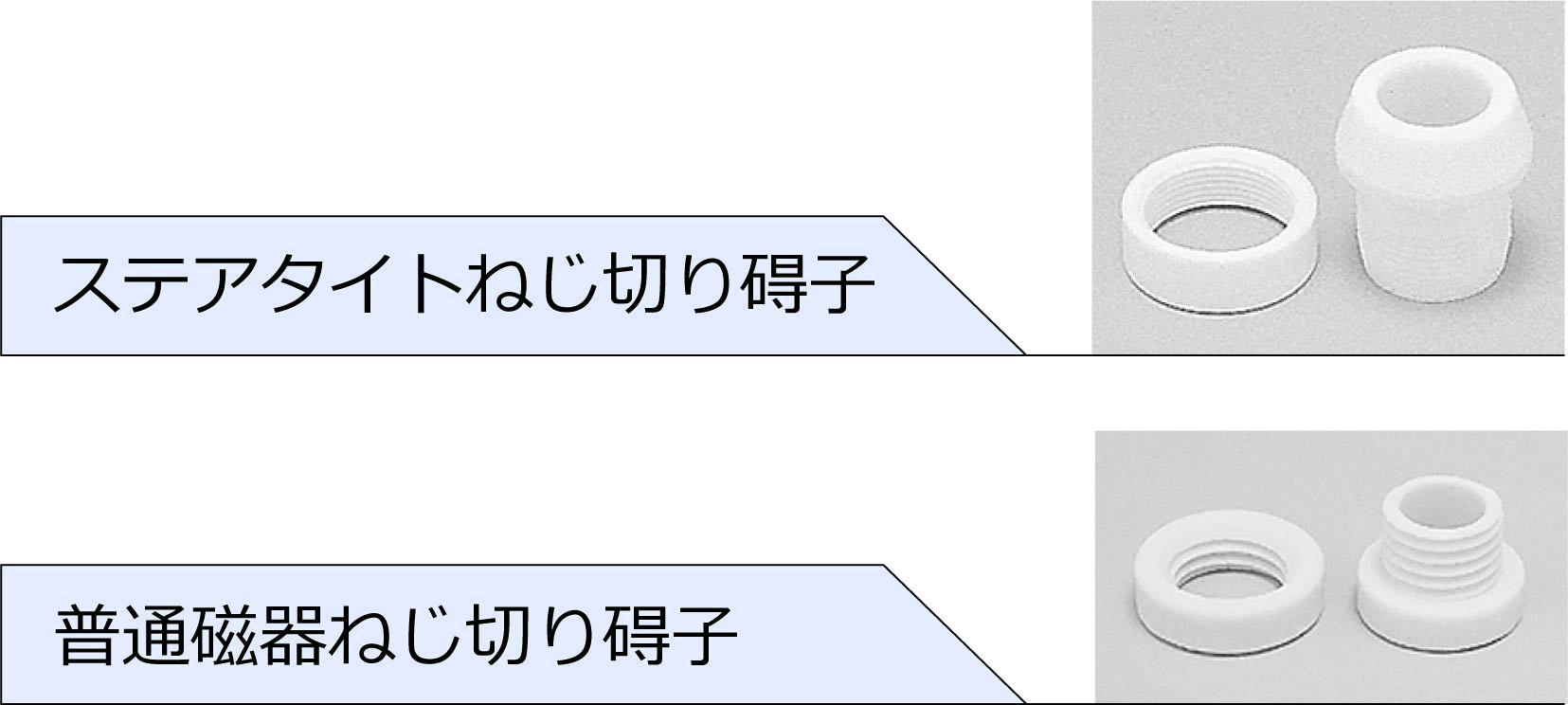

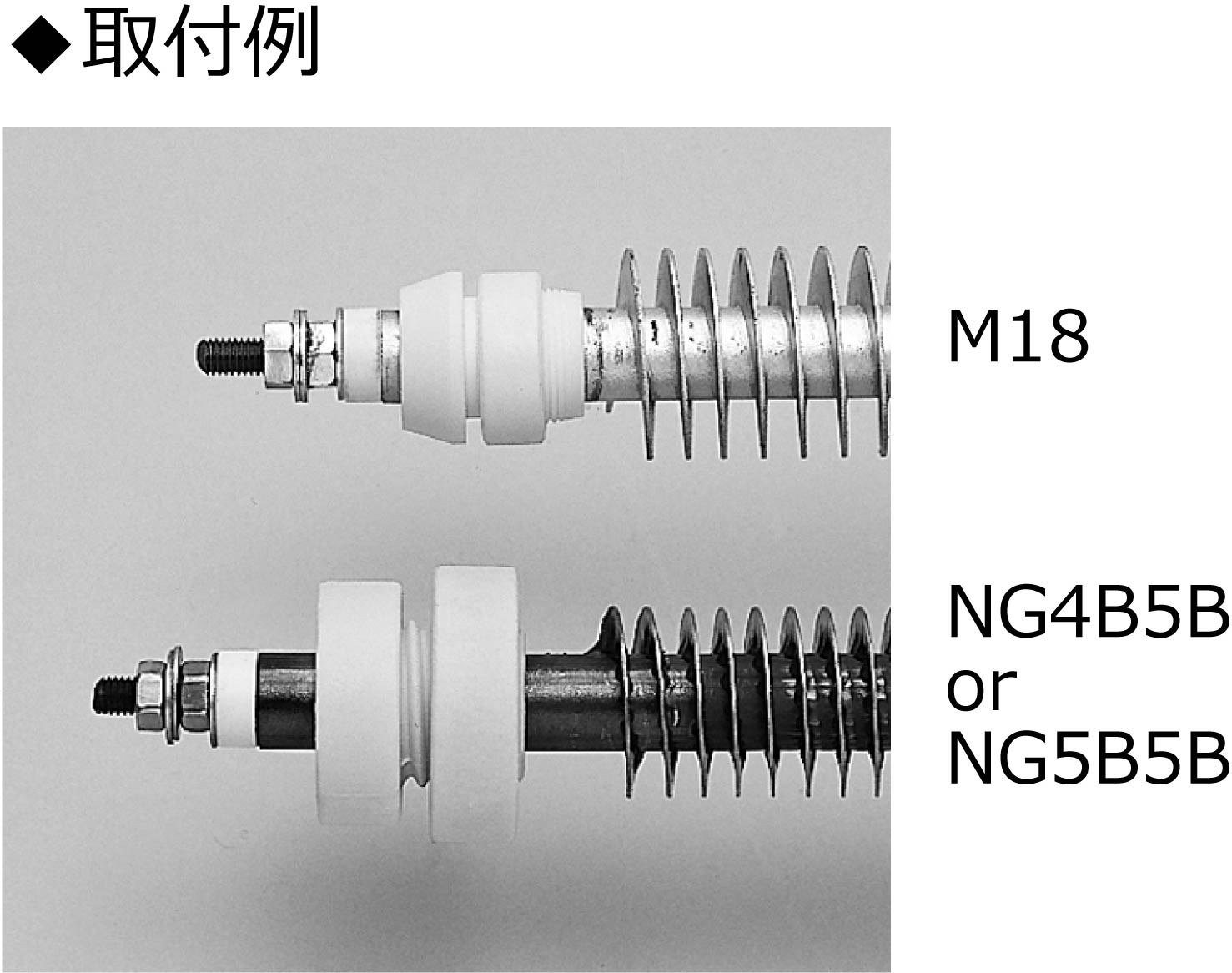

ヒーターを取付けられる際は、以下のようなねじ切り礙子をご購入ください。
