水加熱用 パイプヒーター
加熱容器の側面や底面に穴をあけて、ヒーターを差し込み、付屬のパッキン、ワッシャー、ナットで取付けることができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シースヒーター > 水加熱用 パイプヒーター
使用上の注意- Ｕ字型（橫出）（シース材質：銅パイプニッケルメッキ仕上げ）
- Ｕ字型（下向）（シース材質：銅パイプニッケルメッキ仕上げ）
- うず巻型（シース材質：銅パイプニッケルメッキ仕上げ）
- 単相花型（シース材質：銅パイプニッケルメッキ仕上げ）
- 三相花型（シース材質：銅パイプニッケルメッキ仕上げ）
使用上の注意

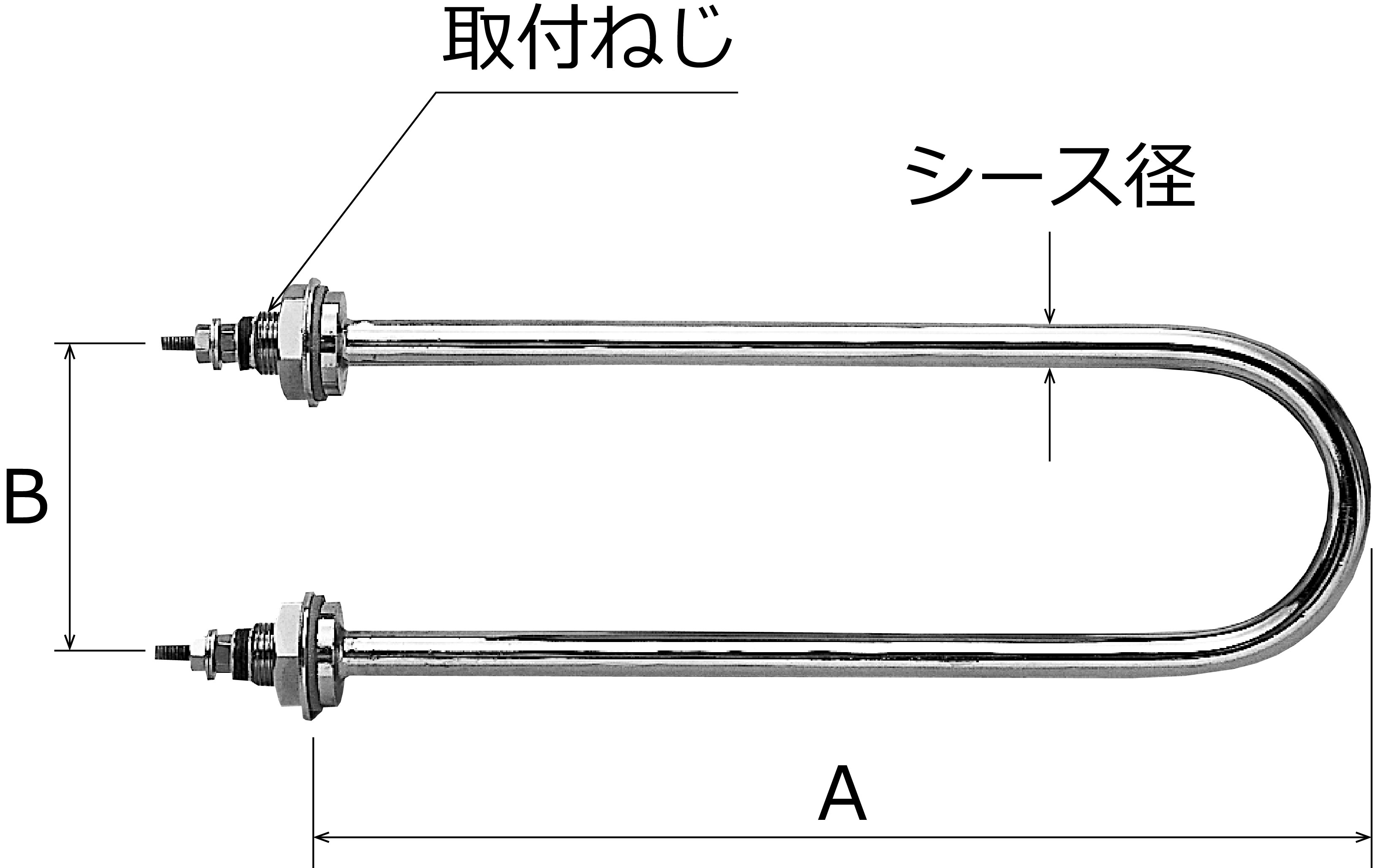

Ｕ字型（橫出）（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | B | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|
| 100V | 200V | |||||||
| UH-300 | 100 / 200V | 300w | 83 | 35 | Ф8 | M12 | UH13 | UH23 |
| UH-500 | 100 / 200V | 500w | 123 | 35 | Ф8 | M12 | UH15 | UH25 |
| UH-750 | 100 / 200V | 750w | 153 | 60 | Ф10 | M13 | UH175 | UH275 |
| UH-1k | 100 / 200V | 1kw | 193 | 60 | Ф10 | M13 | UH110 | UH210 |
| UH-1.5k | 100 / 200V | 1.5kw | 293 | 80 | Ф10 | M13 | UH115 | UH215 |
| UH-2k | 100 / 200V | 2kw | 284 | 100 | Ф12 | M16 | UH120 | UH220 |
| UH-3k | 200V | 3kw | 374 | 120 | Ф12 | M16 | ― | UH230 |

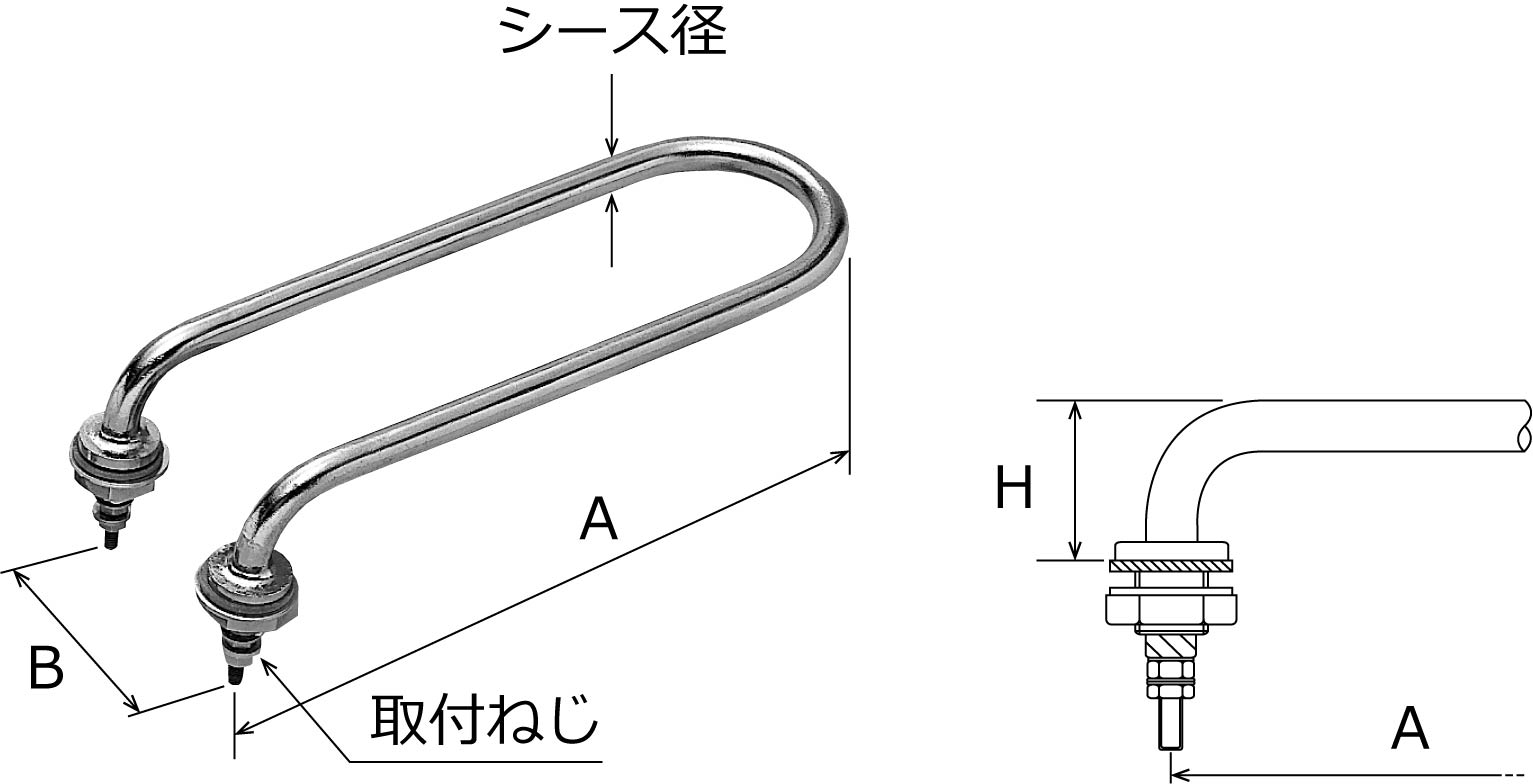

Ｕ字型（下向）（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | B | H | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|---|
| 100V | 200V | ||||||||
| UU-300 | 100 / 200V | 300w | 70 | 35 | 28 | Ф8 | M12 | UU13 | UU23 |
| UU-500 | 100 / 200V | 500w | 110 | 35 | 28 | Ф8 | M12 | UU15 | UU25 |
| UU-750 | 100 / 200V | 750w | 140 | 60 | 28 | Ф10 | M13 | UU175 | UU275 |
| UU-1k | 100 / 200V | 1kw | 180 | 60 | 28 | Ф10 | M13 | UU110 | UU210 |
| UU-1.5k | 100 / 200V | 1.5kw | 280 | 80 | 28 | Ф10 | M13 | UU115 | UU215 |
| UU-2k | 100 / 200V | 2kw | 270 | 100 | 34 | Ф12 | M16 | UU120 | UU220 |
| UU-3k | 200V | 3kw | 360 | 120 | 34 | Ф12 | M16 | ― | UU230 |

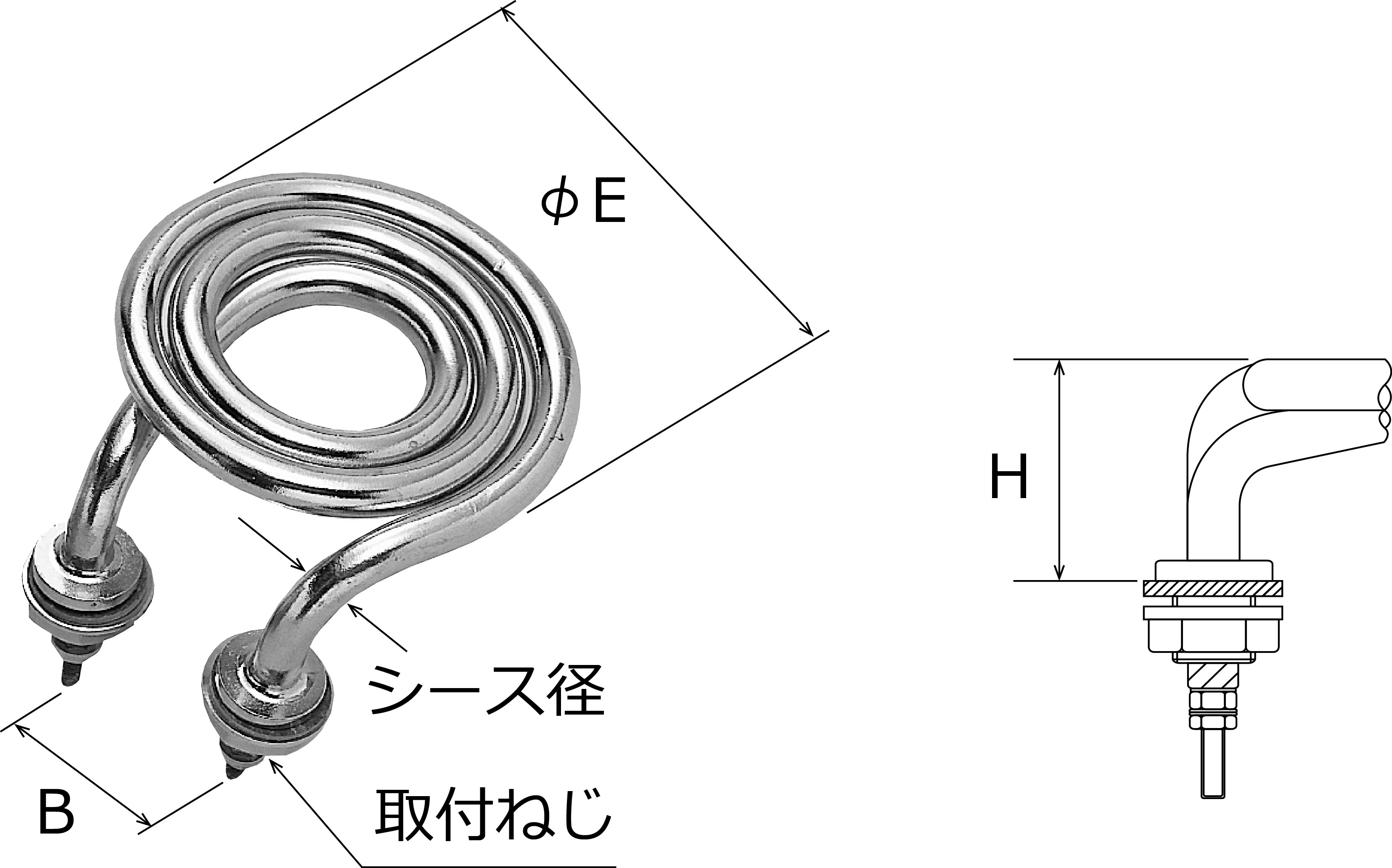

うず巻型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | B | Ｅ | Ｈ | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|---|
| 100V | 200V | ||||||||
| PW-300 | 100 / 200V | 300w | 35 | Ф50 | 33 | Ф8 | M12 | PW13 | PW23 |
| PW-500 | 100 / 200V | 500w | 35 | Ф55 | 33 | Ф8 | M12 | PW15 | PW25 |
| PW-750 | 100 / 200V | 750w | 40 | Ф80 | 38 | Ф10 | M13 | PW175 | PW275 |
| PW-1k | 100 / 200V | 1kw | 40 | Ф90 | 38 | Ф10 | M13 | PW110 | PW210 |
| PW-1.5k | 100 / 200V | 1.5kw | 40 | Ф100 | 38 | Ф10 | M13 | PW115 | PW215 |
| PW-2k | 100 / 200V | 2kw | 45 | Ф120 | 49 | Ф12 | M16 | PW120 | PW220 |
| PW-3k | 200V | 3kw | 45 | Ф140 | 49 | Ф12 | M16 | ― | PW230 |

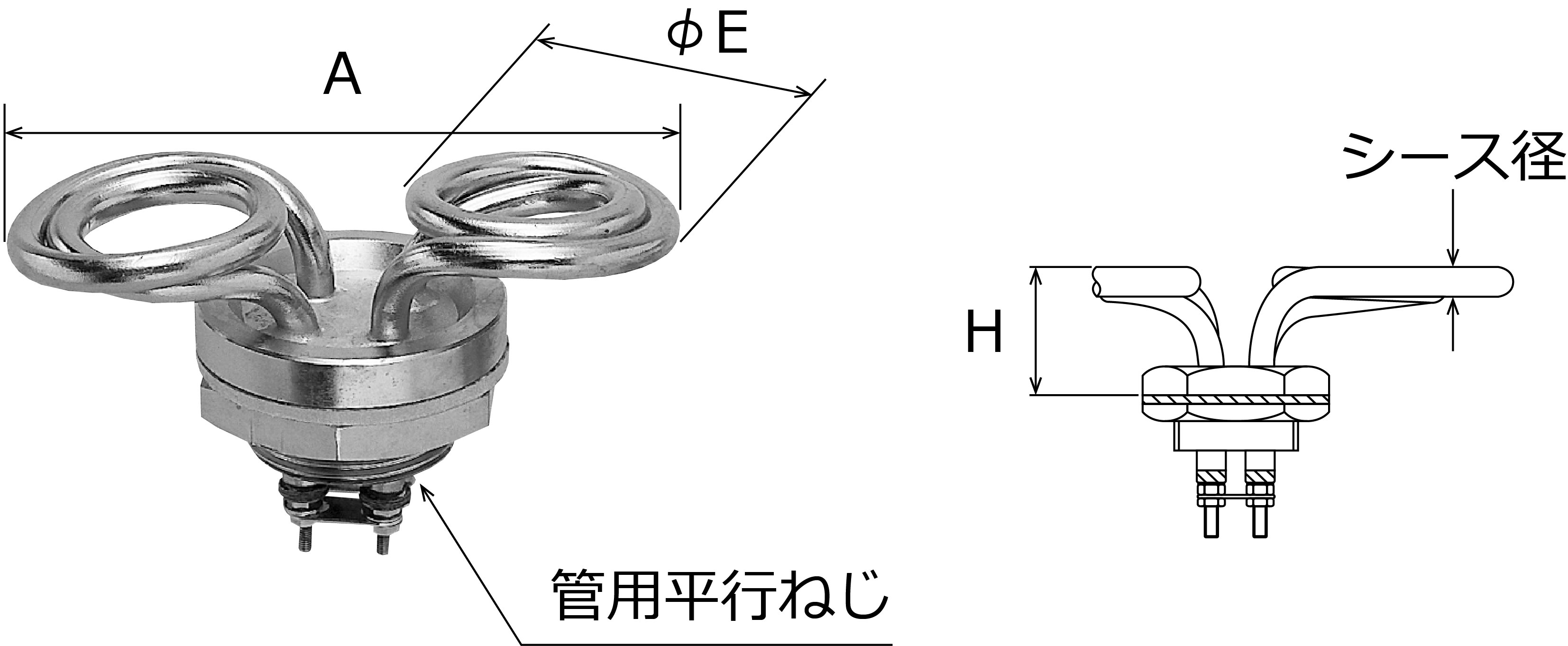

単相花型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | E | H | シース徑 | 管用平行ねじ | 商品コード |
|---|---|---|---|---|---|---|---|---|
| PIF-1 | 100 / 200V | 1kw | 130 | Ф60 | 42.5 | Ф8 | G11/4 | PF1 |
| PIF-2 | 100 / 200V | 2kw | 190 | Ф90 | 44 | Ф10 | G11/4 | PF2 |
| PIF-3 | 100 / 200V | 3kw | 220 | Ф95 | 44 | Ф10 | G11/4 | PF3 |

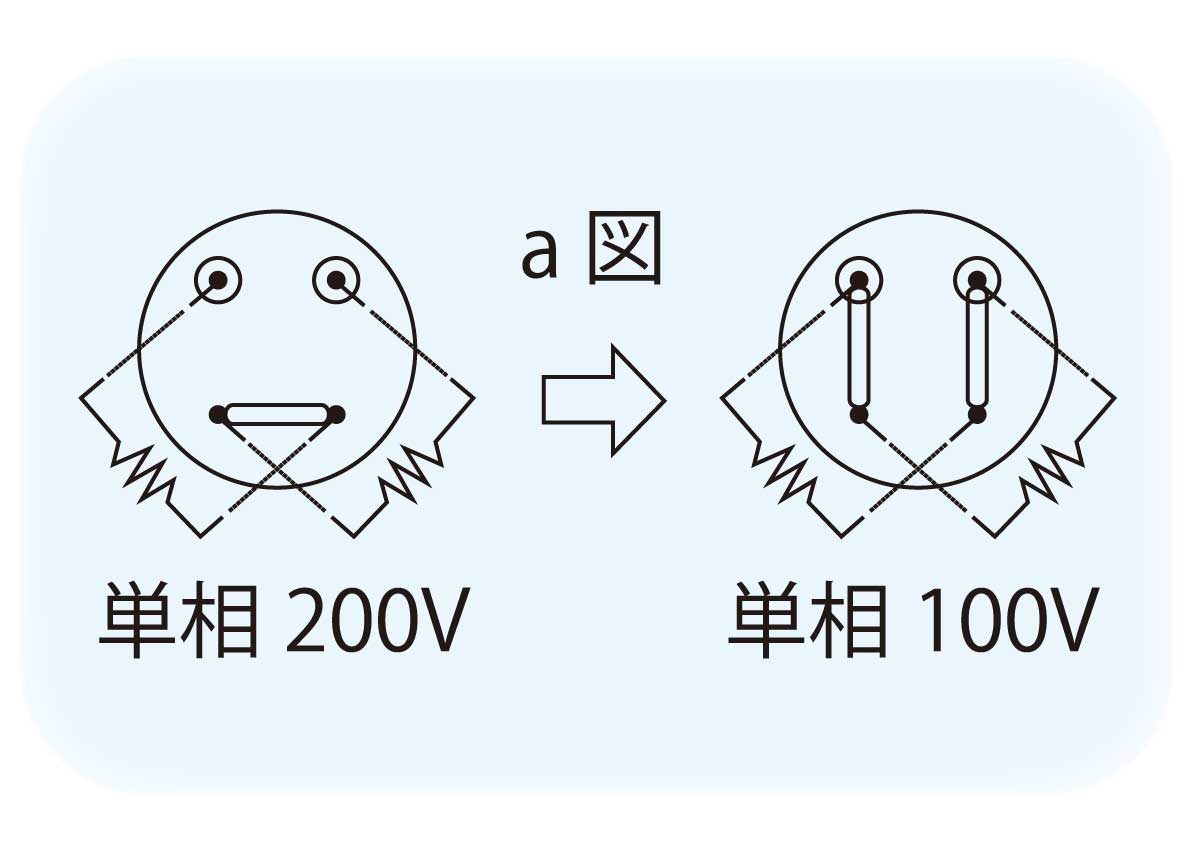

出荷時は200V用に結線しています。100Vでご使用の場合は、付屬の短絡バーをご使用ください(a図參照)。
結線図

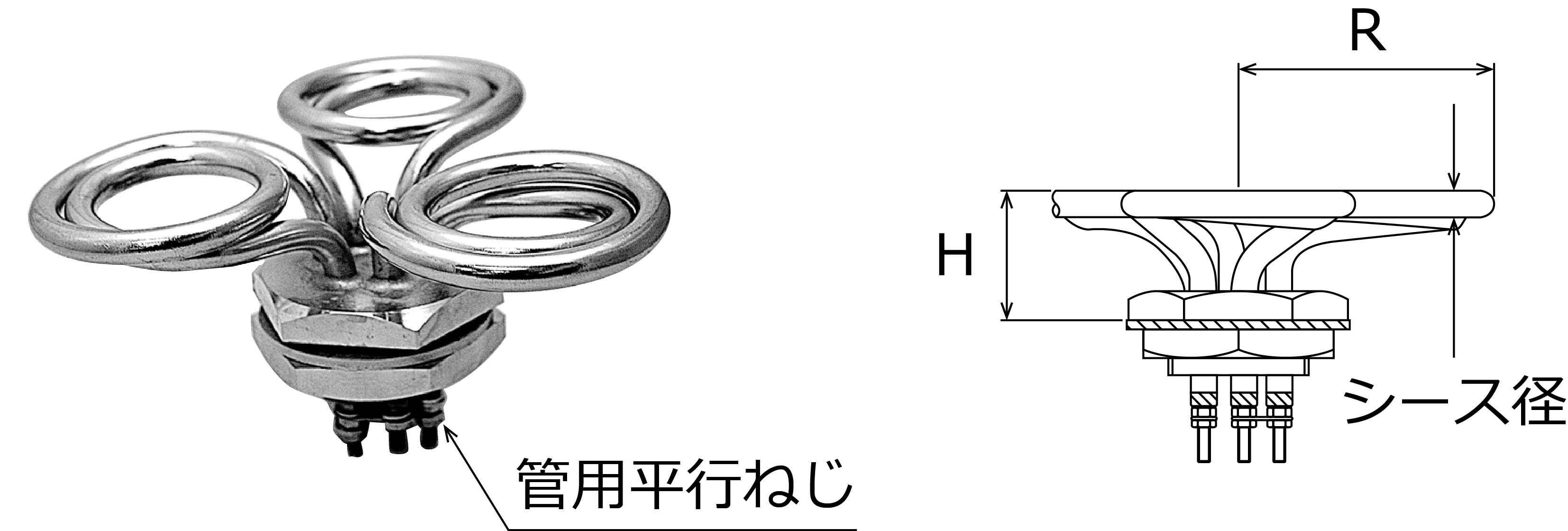

三相花型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | H | R | シース徑 | 管用平行ねじ | 商品コード |
|---|---|---|---|---|---|---|---|
| P3F-1 | 200V | 1kw | 45 | 65 | Ф8 | G11/2 | PF31 |
| P3F-2 | 200V | 2kw | 45 | 95 | Ф10 | G11/2 | PF32 |
| P3F-3 | 200V | 3kw | 45 | 105 | Ф10 | G11/2 | PF33 |
