投込みヒーター
水および油加熱用投げ込みヒーターは、槽の上部から直接液體に投入して加熱ができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シースヒーター > 投込みヒーター
使用上の注意- 水用単相B2型（シース材質：銅パイプニッケルメッキ仕上げ/SUS316L製）
- 水用三相B3型（シース材質：銅パイプニッケルメッキ仕上げ）
- 油用三相Ｂ型（シース材質：鉄パイプニッケルメッキ仕上げ）
- 油用三相Ｂ型（シース材質：SUS316L製）
- 油用単相Ｂ２-Ｃ型（シース材質：SUS304製）
使用上の注意

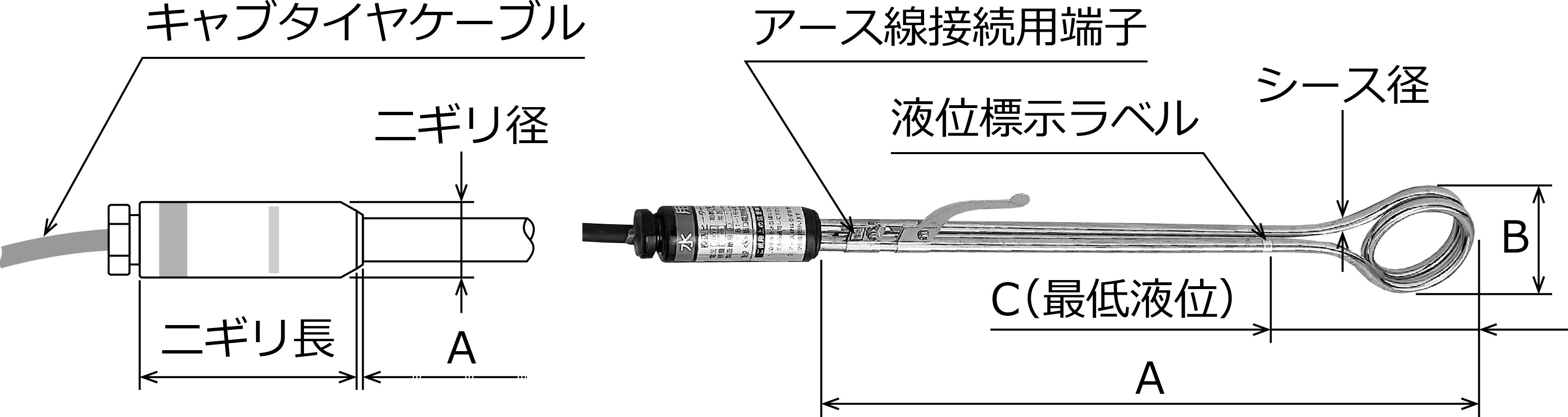

水用単相B2型（シース材質：銅パイプニッケルメッキ仕上げ/SUS316L製）
形狀
標準仕様
| 銅ニッケル製 商品コード | SUS製 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WNH13 | ― | 100V | 300w | 300 | φ70 | 130 | 2 | φ9 | ○ | 88L | φ32 |
| WNH23 | ― | 200V | 300w | 300 | φ70 | 130 | 2 | φ9 | ― | 88L | φ32 |
| WNH15 | SNH15 | 100V | 500w | 350 | φ75 | 130 | 2 | φ9 | ○ | 88L | φ32 |
| WNH25 | SNH25 | 200V | 500w | 350 | φ75 | 130 | 2 | φ9 | ― | 88L | φ32 |
| WNH110 | SNH110 | 100V | 1kw | 440 | φ75 | 145 | 2 | φ9 | ○ | 88L | φ32 |
| WNH210 | SNH210 | 200V | 1kw | 440 | φ75 | 145 | 2 | φ9 | ― | 88L | φ32 |
| WNH115 | ― | 100V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH215 | ― | 200V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH120 | SNH120 | 100V | 2kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH220 | SNH220 | 200V | 2kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH230 | SNH230 | 200V | 3kw | 920 | φ150 | 270 | 2 | φ12 | ― | 98L | φ40 |
| WNH250 | ― | 200V | 5kw | 980 | φ160 | 300 | 3 | φ12 | ― | 98L | φ40 |

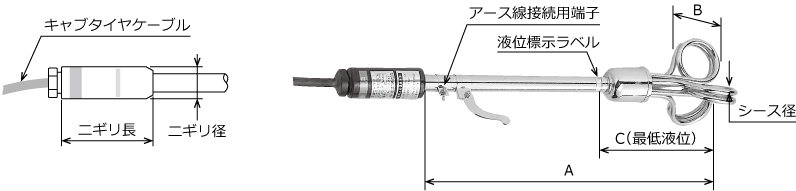

水用三相B3型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|
| WNH310 | 200V | 1kw | 450 | φ65 | 180 | 2 | φ9 | 95L | φ40 |
| WNH320 | 200V | 2kw | 650 | φ70 | 200 | 2 | φ9 | 95L | φ40 |
| WNH330 | 200V | 3kw | 750 | φ90 | 220 | 2 | φ9 | 95L | φ40 |
| WNH350 | 200V | 5kw | 950 | φ100 | 240 | 2 | φ9 | 95L | φ40 |
| WNH3100 | 200V | 10kw | 1000 | φ150 | 290 | 2 | φ12 | 145L | φ47 |
| WNH3150 | 200V | 15kw | 1000 | φ150 | 290 | 3 | φ12 | 145L | φ47 |

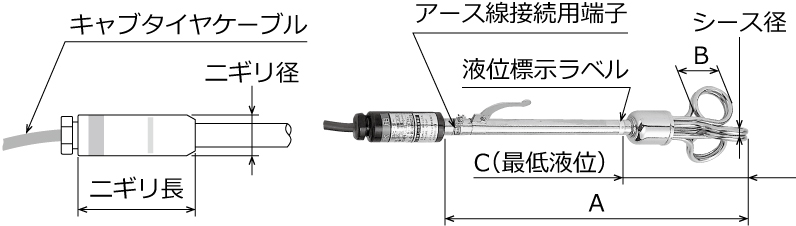

油用三相Ｂ型（シース材質：鉄パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| ONH310 | 200V | 1kw | 450 | φ70 | 200 | 2 | φ9 | ― | 95L | φ40 |
| ONH320 | 200V | 2kw | 650 | φ70 | 235 | 3 | φ9 | ― | 95L | φ40 |
| ONH330 | 200V | 3kw | 750 | φ90 | 255 | 3 | φ9 | ― | 95L | φ40 |
| ONH350 | 200V | 5kw | 950 | φ140 | 315 | 3 | φ12 | ― | 145L | φ47 |
| ONH3100 | 200V | 10kw | 1000 | φ150 | 325 | 4 | φ12 | ― | 145L | φ47 |
| ONH3150 | 200V | 15kw | 1000 | φ150 | 305 | 6 | φ12 | ― | 145L | φ47 |
油用三相Ｂ型（シース材質：SUS316L製）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNH330 | 200V | 3kw | 750 | φ80 | 240 | 3 | φ9 | ― | 95L | φ40 |
| SNH350 | 200V | 5kw | 1000 | φ130 | 320 | 3 | φ9 | ― | 95L | φ40 |

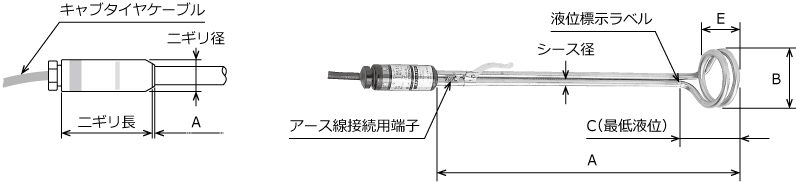

油用単相Ｂ２-Ｃ型（シース材質：SUS304製）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | Ｅ | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ONH110 | 100V | 1kw | 500 | φ100 | 90 | 36 | 2 | φ12 | ○ | 98L | φ40 |
| ONH210 | 200V | 1kw | 500 | φ100 | 90 | 36 | 2 | φ12 | ― | 98L | φ40 |
| ONH220 | 200V | 2kw | 700 | φ100 | 130 | 72 | 4 | φ12 | ― | 98L | φ40 |
| ONH230 | 200V | 3kw | 800 | φ100 | 250 | 130 | 6 | φ12 | ― | 98L | φ40 |
