ステンレス板フランジヒーター
センサー保護管付、ＪＩＳ規格のフランジを使用しています。
耐久性に優れ、長壽命で水加熱に最適です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シースヒーター > ステンレス板フランジヒーター

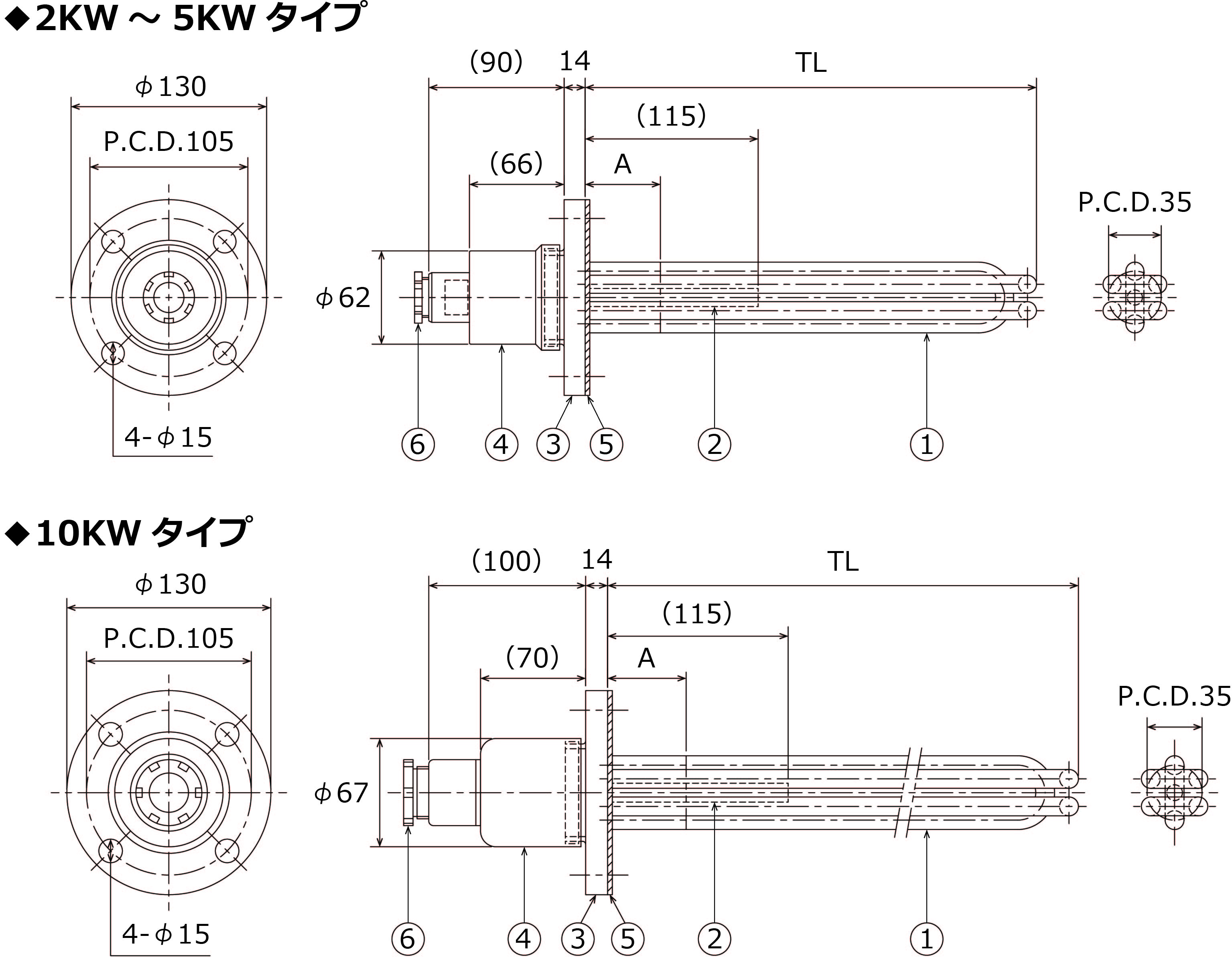

形狀
| 品番 | 品名 | 材料 | 數量 | 備考 |
|---|---|---|---|---|
| ① | シースヒーター | SUS316L | 3 | φ12（酸洗い） |
| ② | 保護管 | SUS316L | 1 | φ12×10（酸洗い） |
| ③ | フランジ | SUS304 | 1 | JIS 5K 50A（酸洗い） |
| ④ | ベークキャップ | ベークライト | 1 | 2KW～5KWタイプ |
| アルミキャップ | アルミ | 1 | 10KWタイプ | |
| ⑤ | パッキン | ― | 1 | ノンアスシート |
| ⑥ | 締付グランド | BSニッケルメッキ | 1 | G3/4（2KW～5KWタイプ） |
| G1（10KWタイプ） |
標準仕様
| 定格電圧 | 容量 （±10%） | ワット密度 | 発熱全長 （TL） | 非発熱部 （A） | ヒーター 外徑/本數 | 使用溫度 （MAX） | 耐電圧 | 絶縁抵抗 | 商品コード |
|---|---|---|---|---|---|---|---|---|---|
| 三相 200V | 2KW | 約4.6 W/cm2 |
250mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF320（※） |
| 三相 200V | 3KW | 約5.4 W/cm2 |
300mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF330 |
| 三相 200V | 5KW | 約6.4 W/cm2 |
400mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF350 |
| 三相 200V | 10KW | 約7.4 W/cm2 |
650mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF3100 |
（※）は受注生産品
