サミコンスーパー340Ⅱ
高溫のヒーターエレメントを耐熱性のよい電気絶縁材料で接著した薄くて軽い、フレキシブル性に富んだ面狀ヒーターです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シリコーンラバーヒーター > サミコンスーパー340Ⅱ
標準仕様
| ヒーター表面溫度 ※ | 最高使用溫度300℃( 常用250℃) ( 実際の使用環境により使用できる溫度は変わります) |
|---|---|
| 容量公差 | W±10％ |
| 絶縁抵抗 | DC500V メガで100MΩ以上 |
| 絶縁耐圧 | 150V 以下のもの：AC1000V/1 分 150V を超えるもの：AC1500V/1 分 |
| 圧縮加重値( 均等) | 0.49Mpa( 5kg/cm² )( リード接続部は除きます) |
| 厚さ | 1.15mm( リード接続部は除きます) |
| リード長 | 300L |
| 最大製作寸法 | 350mm×2000mm |
| 曲げR | 10R 以上 |
※高溫での使用にご満足いただくために、弊社では被加熱物への特殊接著加工をお引き受け致します。
最高使用溫度は弊社試験データに基づく數値で、保証値ではありません。
実際の使用環境により使用できる溫度は変わります。
詳しくは弊社営業擔當にお問い合わせください。

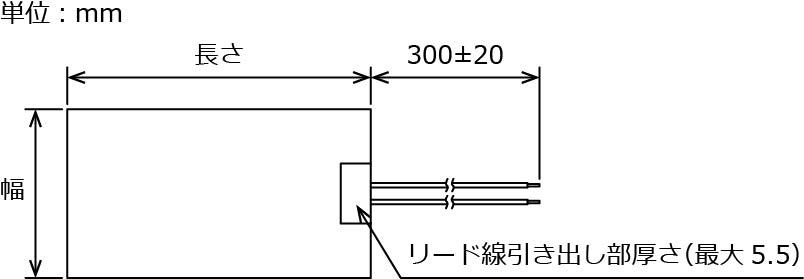

| サイズ(mm) (W×L) | リード AWG | リード長 | 電圧 (V) | 容量 (W) | 商品コード |
|---|---|---|---|---|---|
| 25×130 | 22 | 300L( 黃/ 白) | 100 | 65 | SSAM2105 |
| 25×255 | 22 | 300L( 黃/ 白) | 100 | 130 | SSAM2110 |
| 25×380 | 22 | 300L( 黃/ 白) | 100 | 190 | SSAM2115 |
| 25×510 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2120 |
| 25×630 | 18 | 300L( 黃/ 白) | 100 | 300 | SSAM2125 |
| 50×130 | 22 | 300L( 黃/ 白) | 100 | 130 | SSAM2205 |
| 50×255 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2210 |
| 75×130 | 22 | 300L( 黃/ 白) | 100 | 200 | SSAM2305 |
| 75×255 | 18 | 300L( 黃/ 白) | 100 | 380 | SSAM2310 |
| 100×130 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2405 |
| 100×255 | 18 | 300L( 黃/ 白) | 100 | 500 | SSAM2410 |
| 130×130 | 18 | 300L( 黃/ 白) | 100 | 330 | SSAM2505 |
| 130×255 | 16 | 300L( 黃/ 白) | 100 | 660 | SSAM2510 |
| 150×130 | 18 | 300L( 黃/ 白) | 100 | 390 | SSAM2605 |
| 150×255 | 16 | 300L( 黃/ 白) | 100 | 760 | SSAM2610 |
| 150×380 | 14 | 300L( 黃/ 白) | 100 | 1100 | SSAM2615 |
| 150×510 | 12 | 300L( 黃/ 白) | 100 | 1500 | SSAM2620 |
※上記仕様以外の電圧?容量密度でも製作可能です。
※専用接著剤もご用意しております。
特性

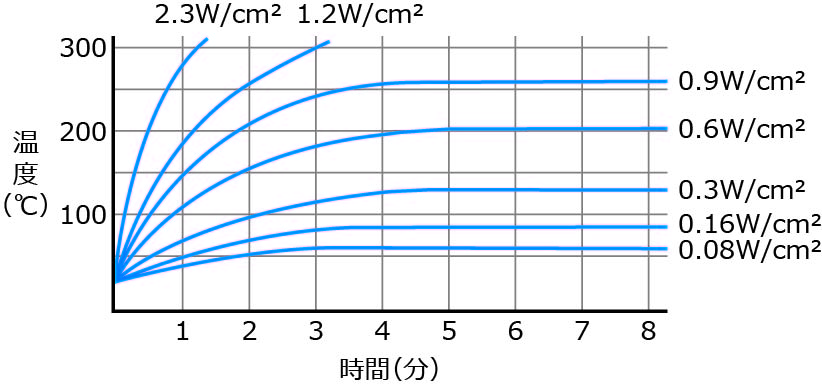

飽和曲線(常溫の靜止空気中に吊り下げた際のヒーター表面溫度)
※使用環境によりヒーターの溫度は変化しますので參考値となります。
使用上の注意
●本製品は工業用製品です。
●屋內使用専用で、防水構造ではありません。ヒーターに水?溶液などをかけないでください。
●被加熱物への密著度合が低いと異常高溫となり、早期斷線の原因となります。
●被加熱物へ接著してご使用の場合は、弊社営業擔當にご相談ください。
●標準仕様の製品は、原則として金屬ブロックに挾み込んで使用しないでください。
金屬ブロックに挾み込んでのご使用を希望される場合には、弊社営業擔當にご相談ください。
●リード線の接合部は外部的な力（引っ張り?曲げなど）に特に弱いのでご注意ください。
●ヒーターには可燃物を近づけないでください?；馂?zāi)の原因になります。
●ヒーターを重ねて使用しないでください。異常高溫となり早期斷線の原因となります。
●使用狀況に応じ、電圧制御または溫度調節器を使用し、ヒーター表面溫度にて溫度管理を行ってください。
●大気中で空焼きしないでください。
