ワトロー熱電対コネクター
ワトロー社の熱電対コネクターは、熱電対や補償導線を接続するためのコネクターです。ASTM International/ANSIカラーコードを採用しています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > ワトロー熱電対コネクター

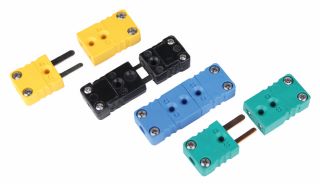

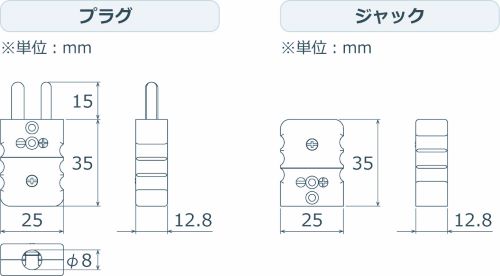

標準コネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | 商品コード(WATLOW型式) | ||
|---|---|---|---|---|---|---|---|
| プラグ | ジャック | プラグ | ジャック | ||||
| K(CA) | 215 | ■黃色 | 間隔：11.1 ＋：φ3.97 －：φ4.76 |
SCM-K-WAT | SCF-K-WAT | SCM-K-NAT | SCF-K-NAT |
| J(IC) | 215 | ■黒色 | SCM-J-WAT | SCF-J-WAT | SCM-J-NAT | SCF-J-NAT | |
| T(CC) | 215 | ■青色 | SCM-T-WAT | SCF-T-WAT | SCM-T-NAT | SCF-T-NAT | |
| R(Pt-13% Rh/Pt) | 215 | ■緑色 | SCM-S-WAT | SCF-S-WAT | SCM-S-NAT | SCF-S-NAT | |
クイッキー?コネクター
補償導線を取付ける際にキャップを外したり、端子部のねじに素線を巻き付ける必要がありません。
むき出した素線をプラグかジャックに差し込み、ねじを締めるだけで取付完了です。
※クイッキー?コネクターの寸法は、標準コネクターと同等です。
 |
 |
 |
||
| ①あらかじめ、ドライバーで端子ねじを緩めておきます。 | ②補償導線をむいてコネクターに差し込みます。 | ③２つの端子ねじを締めます。 | ||
 |
むき出した熱電対素線を接続部のワッシャーに差し込んで、締め付けるだけで完了です。 ねじの周りには決して線を巻き付けないでください。 |
|||
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | 商品コード(WATLOW型式) | ||
|---|---|---|---|---|---|---|---|
| プラグ | ジャック | プラグ | ジャック | ||||
| K(CA) | 215 | ■黃色 | 間隔：11.1 ＋：φ3.97 －：φ4.76 |
SKM-K-WAT | SKF-K-WAT | SKM-K-NAT-ASSY | SKF-K-NAT-ASSY |
| J(IC) | 215 | ■黒色 | SKM-J-WAT | SKF-J-WAT | SKM-J-NAT-ASSY | SKF-J-NAT-ASSY | |
| T(CC) | 215 | ■青色 | SKM-T-WAT | SKF-T-WAT | SKM-T-NAT-ASSY | SKF-T-NAT-ASSY | |

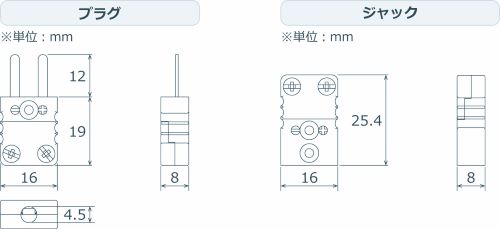

ミニチュアコネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | 商品コード(WATLOW型式) | ||
|---|---|---|---|---|---|---|---|
| プラグ | ジャック | プラグ | ジャック | ||||
| K(CA) | 200 | ■黃色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
MCM-K | MCF-K | MCM-K-NAT | MCF-K-NAT |
| J(IC) | 200 | ■黒色 | MCM-J | MCF-J | MCM-J-NAT | MCF-J-NAT | |
| T(CC) | 200 | ■青色 | MCM-T | MCF-T | MCM-T-NAT | MCF-T-NAT | |
| R(Pt-13% Rh/Pt) | 200 | ■緑色 | MCM-R | MCF-R | MCM-R-NAT | MCF-R-NAT | |
高溫セラミックコネクター
| 熱電対 タイプ | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|
| プラグ | ジャック | |||
| K(CA) | ■黃色 | 間隔：11.1 ＋徑：φ3.97 －徑：φ4.78 |
912K | ― |
| J(IC) | ■黒色 | 912J | 913J | |
| R(Pt-13% Rh/Pt) | ■緑色 | 912R | 913R | |
※在庫なくなり次第販売終了です
別売品
▼ケーブルクランプ
| 商品コード | 対応コネクター（下記2種） |
|---|---|
| SAC-220 | ?標準コネクター ?クイッキー?コネクター |
