TEサーモカップルコネクター
ワンタッチ接続により、熱電対の接続時間が大幅短縮可能です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > TEサーモカップルコネクター

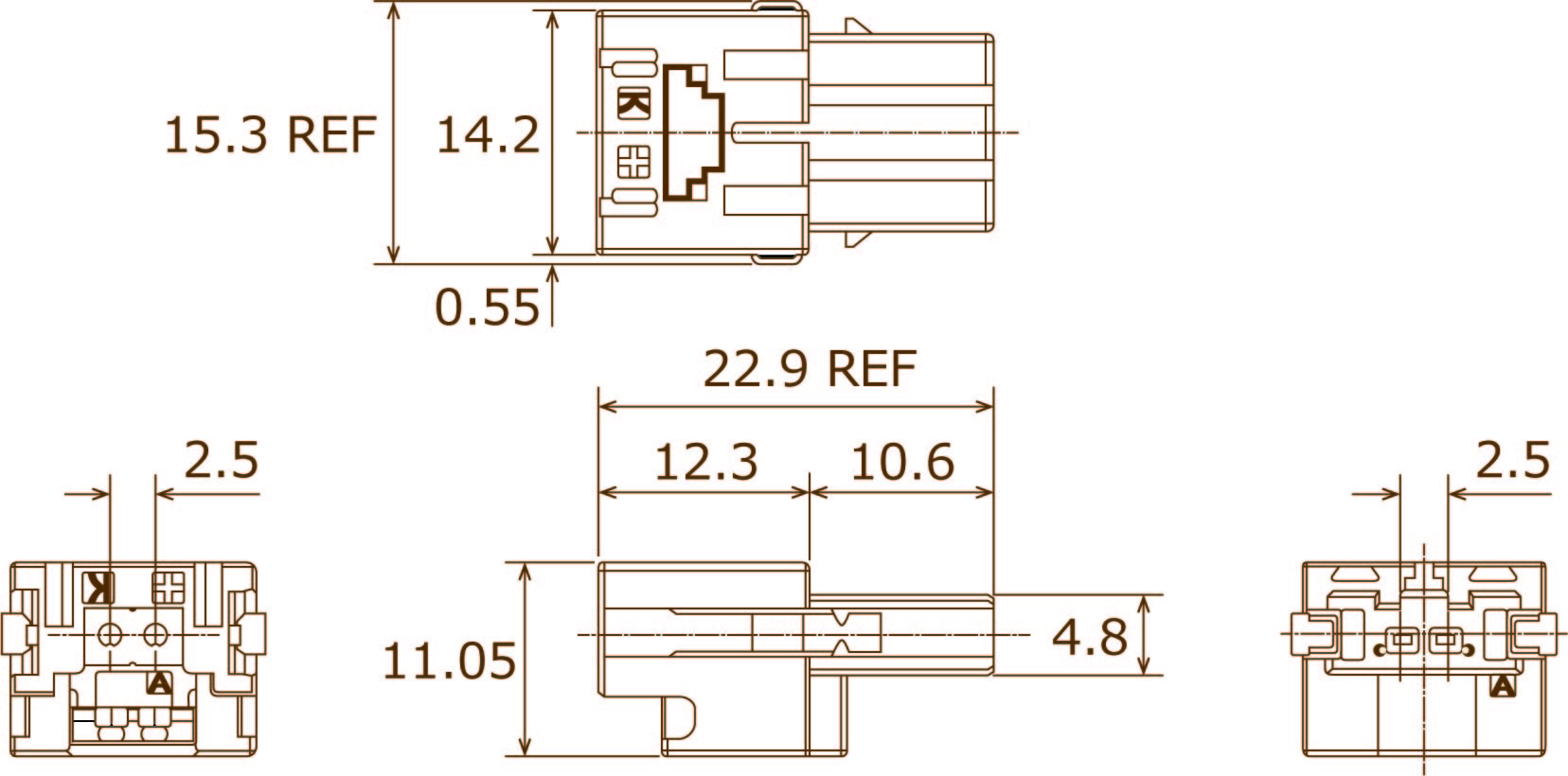

TE-1
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | リセコネクター | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-1 | |
| TE型番 | 1-2299959-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。

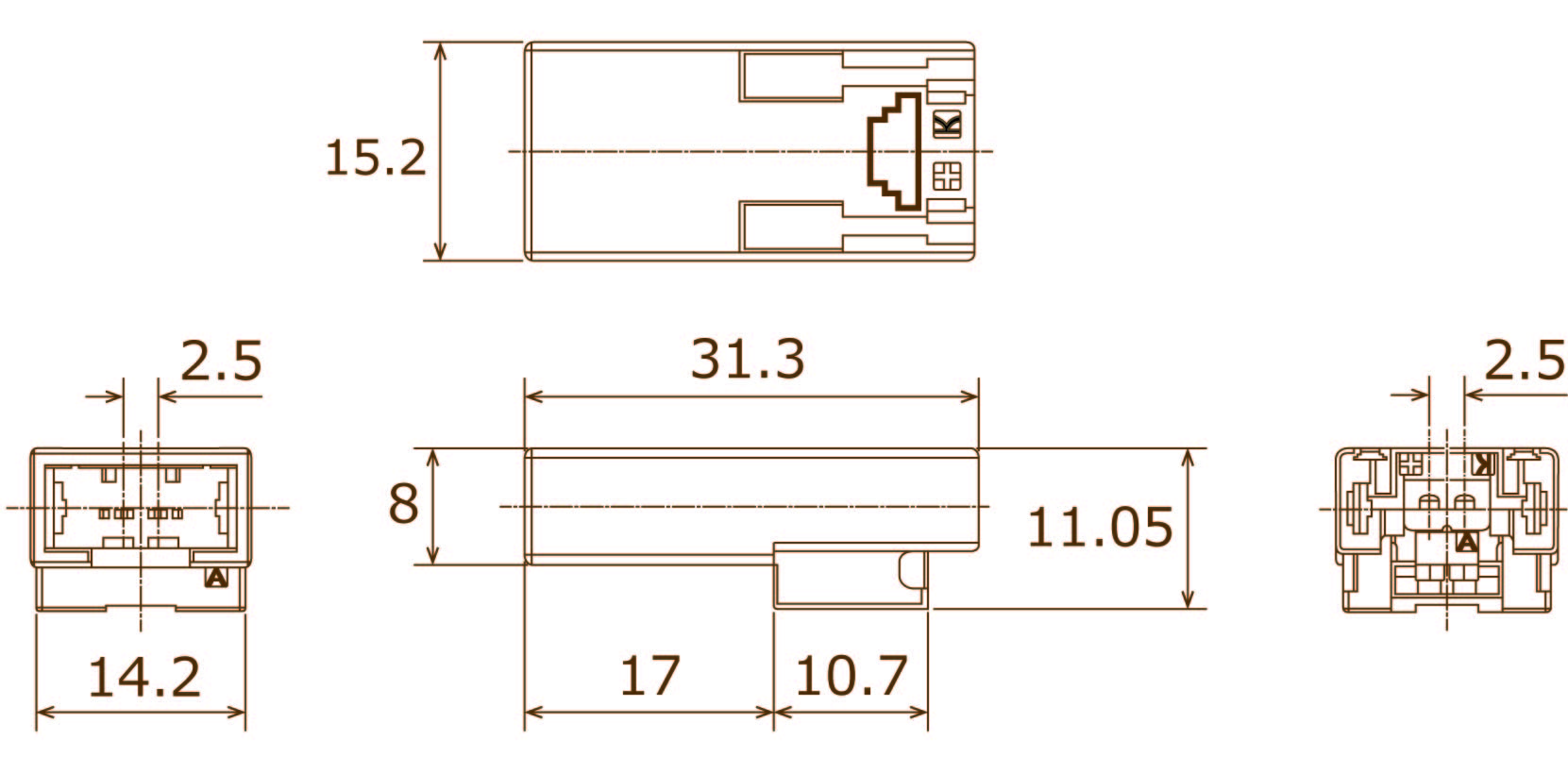

TE-2
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | タブコネクター(フリーハンギング) | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-2 | |
| TE型番 | 1-2299960-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。

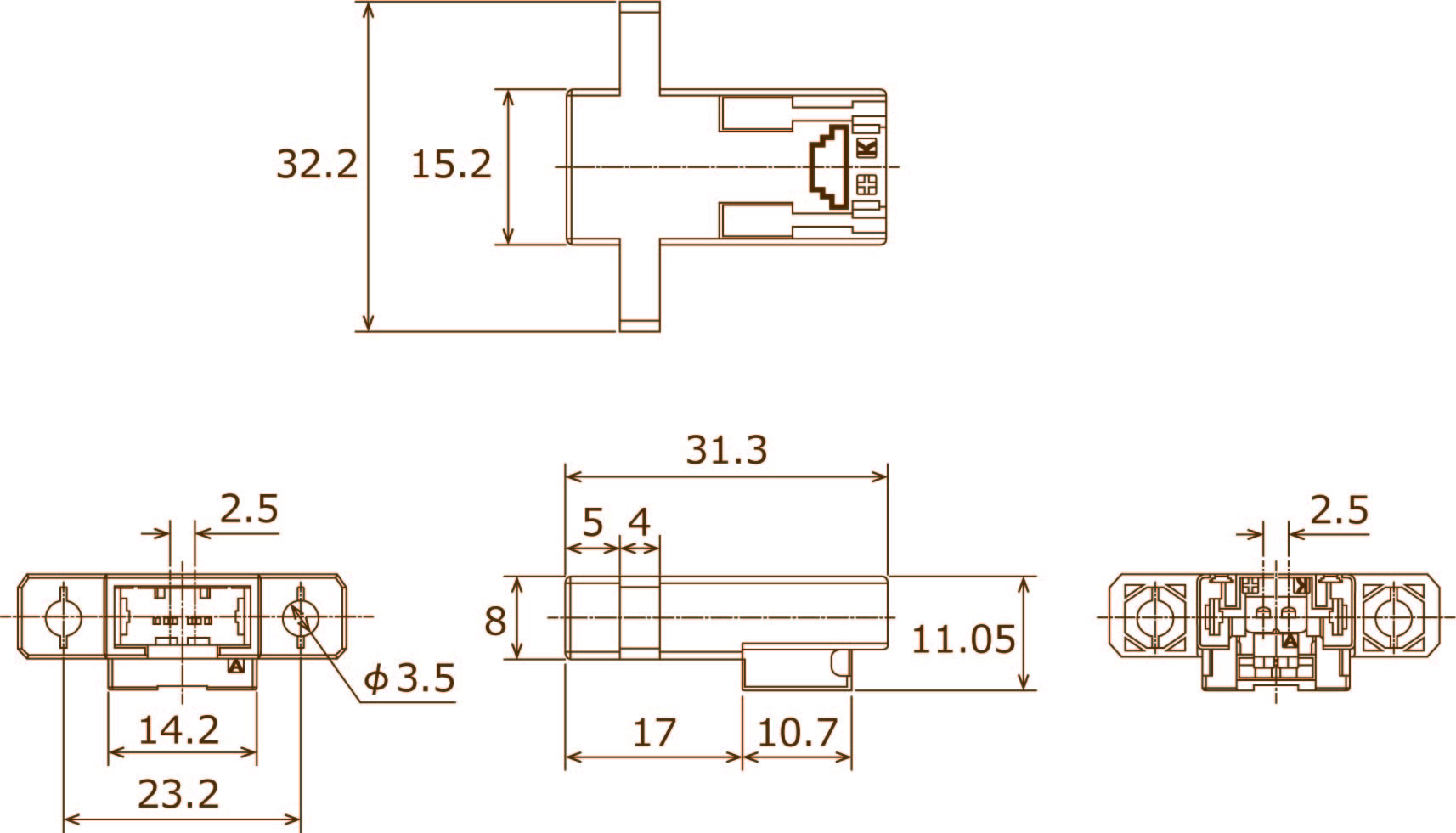

TE-3
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | タブコネクター(パネルマウント) | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-3 | |
| TE型番 | 2-2299960-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。
TE-4
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | スプリングターミナルオープナー | |
| 商品コード | TE-4 | |
| TE型番 | 2295226-1 | |
使用方法?オプション

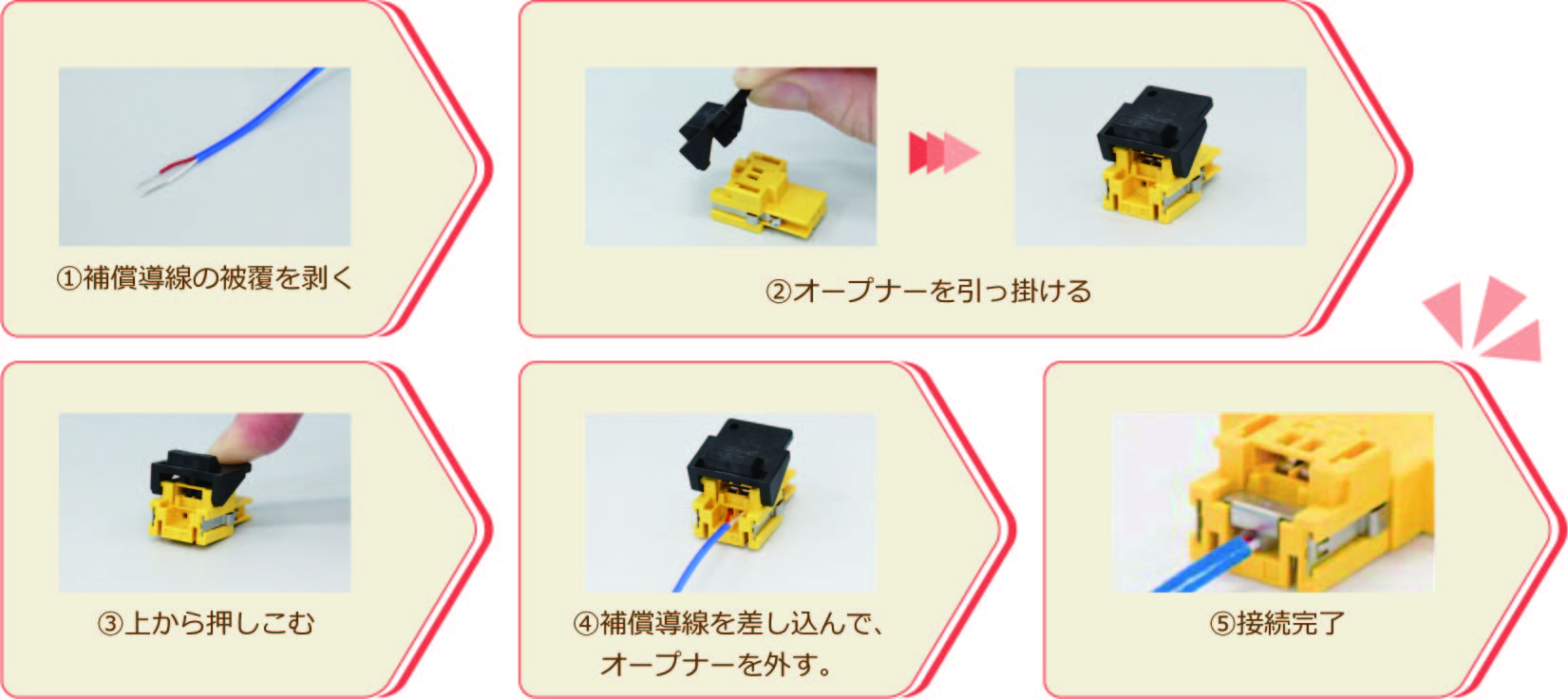

使用方法
使用動畫
ご使用方法は こちら をご參照ください。

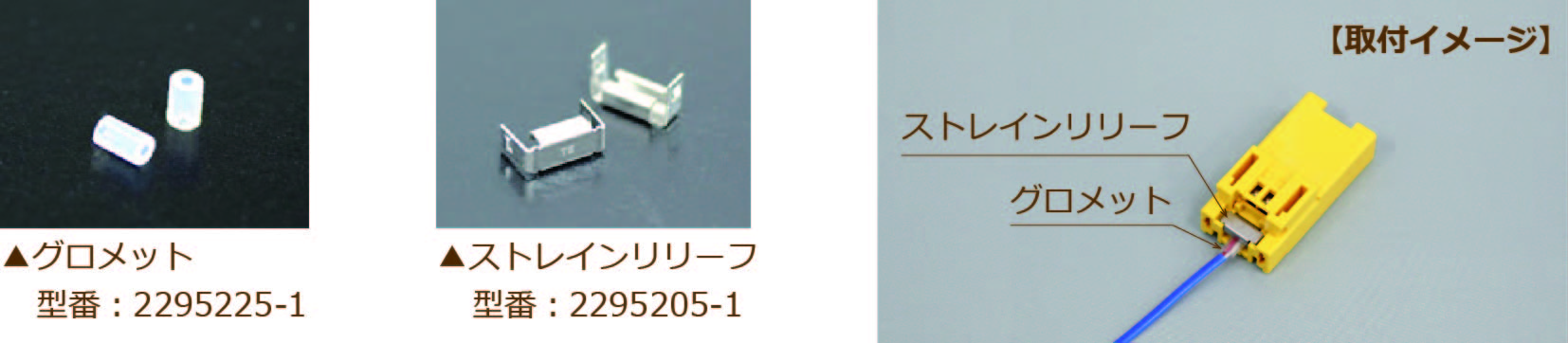

オプション
オプションパーツのグロメットとストレインリリーフを使用するとより強固に固定されるため、引っ張りに強くなります。
詳細は弊社営業擔當にご相談ください。
