T-35型 Nシース熱電対（非接地）
T35型Nシース熱電対は、素線にナイクロシル?ナイシルを使用しています。Ｋ熱電対より耐酸化性に優れ、熱起電力が安定するため、高溫での使用が可能です。
特長
※ショートレンジ?オーダリングとは…
Ｋ熱電対を250℃～550℃近傍で使用したのちに溫度校正を行うと、プラス側に誤差が
大きく出る現象
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー > T-35型 Nシース熱電対（非接地）
構成材料
| N（ナイクロシル/ナイシル） | |
|---|---|
| ＋極 | －極 |
| ニッケル(84.6%)クロム(14%)及びシリコン(1.4%)を主とした合金 | ニッケル(95.5％) シリコン(4.4％)及びマグネシウム(0.1%)を主とした合金 |

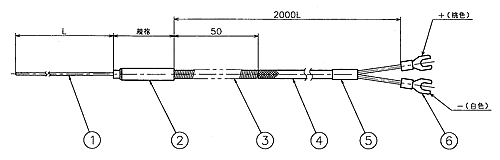

形狀
| 番號 | 品名 | 材料 | 個數 | 備考 |
|---|---|---|---|---|
| ① | シース | インコネル | 1 | |
| ② | スリーブ | 1 | 耐熱溫度70℃ | |
| ③ | 保護スプリング | SUS | 1 | |
| ④ | 補償導線 | 1 | 桃色、0.5sq×2m | |
| ⑤ | スミチューブ | 1 | 赤色 | |
| ⑥ | 圧著端子 | 2 |
標準仕様
| 型番 | 寸法 | 常用溫度 | 商品コード | ||
|---|---|---|---|---|---|
| 徑φ | 長さ(L) | スリープ寸法 | |||
| T-35-1 | 1.0 | 200 300 |
φ6.4×36L | 650℃ | T35N102H★ T35N103H★ |
| T-35-2 | 1.6 | 100 200 300 |
φ6.4×36L | 650℃ | T35N161H T35N162H T35N163H |
| T-35-3 | 2.3 | 100 | φ8.0×36L | 650℃ | T35N231H★ |
| T-35-4 | 3.2 | 100 200 300 |
φ8.0×36L | 750℃ | T35N321H T35N322H T35N323H |
| T-35-5 | 4.8 | 100 200 300 |
φ10.0×43L | 900℃ | T35N481H T35N482H T35N483H |
※セットビス（セットスクリュー?いもねじ）による締め付けは製品を破損する可能性がありますので、ご使用を避けてください。
※スリーブは70℃以上にならないようにしてください。
※最小曲げＲはシース外徑の3倍R以上確保してください。
★印の製品は、在庫なくなり次第、販売終了となります。
