MKT耐熱電線
マイカテープを二重に橫巻きした導體に、ポリイミドテープを巻き、シリカガラス繊維で編組後、表面を耐熱塗料で焼き付けています。高溫度を必要とする製品に使用されます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 耐熱電線シリーズ > MKT耐熱電線

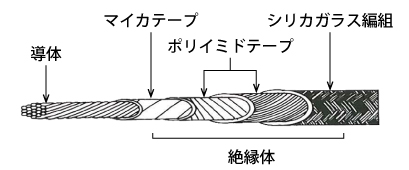

形狀
 |
芯線材質： | 純ニッケル線 |
| 被覆構成： | マイカ二重橫巻 ポリイミドテープ シリカガラス橫巻編組 |
|
| 安全使用溫度： | 400℃ |
標準仕様
| 導體構成 | 絶縁體厚さ (mm) | 編組厚さ (mm) | 標準仕上外徑(約) (mm) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| 斷面積 (mm2) | 本數/素線徑 (mm) | 外徑 (mm) | 100m巻 | 切売 | |||
| 0.75 | 30/0.18 | 1.1 | 0.55 | 0.25 | 2.6 | MK075 | MK075C |
| 1.25 | 50/0.18 | 1.5 | 0.55 | 0.3 | 3.2 | MK125 | MK125C |
| 2.0 | 37/0.26 | 1.8 | 0.55 | 0.3 | 3.5 | MK020 | MK020C |
| 3.5 | 45/0.32 | 2.5 | 0.55 | 0.3 | 4.4 | MK035 | MK035C |
| 5.5 | 35/0.45 | 3.1 | 0.55 | 0.4 | 5.3 | MK055 | MK055C |
| 8.0 | 7/7/0.45 | 3.7 | 0.55 | 0.4 | 5.9 | MK080 | MK080C |
參考特性
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約) (mm) | 導體抵抗（20℃標準） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | 38.6 | 100 | 1500 | ● | 4 |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | 25.8 | 100 | 1500 | ● | 8 | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | 3.46 | 90 | 1500 | ● | 28 | |
| GG線2芯 | 0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | 25.8 | 100 | 1500 | ● | 5 |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | 15.5 | 100 | 1500 | ● | 7 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | 9.91 | 100 | 1500 | ● | 9 | |
| LKGB線 | 0.75 | 30/0.18 | 1.1 | 1.1 | 0.5 | 4.3 | 25.8 | 100 | 1500 | ● | 8 |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 0.5 | 4.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 1.1 | 0.5 | 5.0 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 1.1 | 0.5 | 5.7 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 1.1 | 0.5 | 6.3 | 3.46 | 90 | 1500 | ● | 28 | |
| 8.0 | 50/0.45 | 3.7 | 1.1 | 0.5 | 6.9 | 2.45 | 80 | 1500 | ● | 42 | |
| 14.0 | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | 1.39 | 60 | 2000 | ● | 63 | |
| 22.0 | 7/20/0.45 | 7.0 | 1.4 | 0.6 | 11.0 | 0.892 | 70 | 2000 | ● | 85 | |
| 30.0 | 7/27/0.45 | 8.1 | 1.4 | 0.6 | 12.1 | 0.661 | 60 | 2000 | ● | 139 | |
| 38.0 | 7/34/0.45 | 9.1 | 1.4 | 0.6 | 13.1 | 0.525 | 50 | 2500 | ● | 162 | |
| フッ素樹脂線 | 0.5 | 19/0.18 | 0.9 | 0.25 | - | 1.4 | 40.7 | 1500 | 2000 | ● | 7 |
| 0.75 | 30/0.18 | 1.15 | 0.3 | - | 1.75 | 25.8 | 1500 | 2000 | ● | 10 | |
| 1.25 | 50/0.18 | 1.5 | 0.3 | - | 2.1 | 15.5 | 1500 | 2000 | ● | 15 | |
| 2.0 | 37/0.26 | 1.8 | 0.3 | - | 2.4 | 9.91 | 1500 | 2000 | ● | 20 | |
| 3.5 | 45/0.32 | 2.6 | 0.3 | - | 3.2 | 5.38 | 1500 | 2000 | ● | 31 | |
| 5.5 | 35/0.45 | 3.1 | 0.3 | - | 3.7 | 3.5 | 1500 | 2000 | ● | 42 | |
●許容電流はスズメッキ軟銅線（～150℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約） (mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||||
| MKT線 | 0.75 | 30/0.18 | 1.1 | 0.55 | 0.25 | 2.6 | 160 | 10 | 2000 | ■ | 2.0 |
| 1.25 | 50/0.18 | 1.5 | 0.55 | 0.3 | 3.2 | 86 | 10 | 2000 | ■ | 3.4 | |
| 2.0 | 37/0.26 | 1.8 | 0.55 | 0.3 | 3.5 | 65 | 10 | 2000 | ■ | 5.7 | |
| 3.5 | 45/0.32 | 2.5 | 0.55 | 0.3 | 4.4 | 30 | 10 | 2000 | ■ | 10.0 | |
| 5.5 | 35/0.45 | 3.1 | 0.55 | 0.4 | 5.3 | 18 | 10 | 2000 | ■ | 15.0 | |
| 8.0 | 7/7/0.45 | 3.7 | 0.55 | 0.4 | 5.9 | 12 | 10 | 2000 | ■ | 22.0 | |
■許容電流はニッケル線（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 標準仕上外徑(約)(mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||
| CF線 | 0.3 | 12/0.18 | 0.7 | 1.8±15% | 74.0 | 1.0 | 1000 | ▲ | 2.4 |
| 0.5 | 20/0.18 | 0.9 | 2.0±15% | 44.4 | 1.0 | 1000 | ▲ | 4.2 | |
| 0.75 | 30/0.18 | 1.1 | 2.2±15% | 29.6 | 1.0 | 1000 | ▲ | 6.0 | |
| 1.25 | 50/0.18 | 1.5 | 2.6±15% | 17.8 | 1.0 | 1000 | ▲ | 10.0 | |
| 2.0 | 37/0.26 | 1.8 | 3.1±15% | 11.1 | 1.0 | 1000 | ▲ | 16.0 | |
| 3.5 | 66/0.26 | 2.4 | 3.9±15% | 6.3 | 1.0 | 1000 | ▲ | 29.0 | |
▲許容電流はニッケル覆銅線（28NPC）（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
