シリコーンガラス耐熱電線
シリコーンガラス耐熱電線は、スズメッキ軟銅線をシリコーンゴムとガラス繊維で被覆した電線です。この電線は一般的な耐熱電線として広く使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 耐熱電線シリーズ > シリコーンガラス耐熱電線
形狀

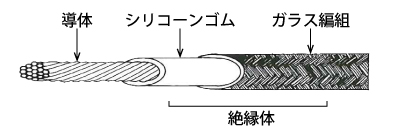

| GG線 |  |
芯線材質： | スズメッキ軟銅線 |
| 被覆構成： | シリコーンゴム ガラス1重編組 |
||
| 安全使用溫度： | 180℃ | ||
| ↓↓ | |||
| ↓↓ | |||

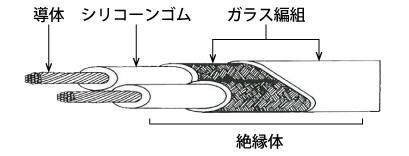

| GG線 2芯タイプ |
 |
芯線材質： | スズメッキ軟銅線 |
| 被覆構成： | シリコーンゴム ガラス1重編組 平行1重編組 |
||
| 安全使用溫度： | 180℃ |
標準仕様
| 線種 | 導體構成 | 絶縁體厚さ (mm) | 編組厚さ (mm) | 標準仕上外徑(約) (mm) | 商品コード | |||
|---|---|---|---|---|---|---|---|---|
| 斷面積 (mm2) | 本數/素線徑 (mm) | 外徑 (mm) | 100m巻 | 切売 | ||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | GG005 | GG005C |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | GG075 | GG075C | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | GG125 | GG125C | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | GG020 | GG020C | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | GG035 | GG035C | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | GG055 | GG055C | |
| GG線 2芯タイプ |
0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | GD075 | GD075C |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | ※GD125(販売終了品) | GD125C | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | GD020 | GD020C | |
※GG080は既に販売終了となっております。代替品は LKGB080 となります。
參考特性
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約) (mm) | 導體抵抗（20℃標準） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | 38.6 | 100 | 1500 | ● | 4 |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | 25.8 | 100 | 1500 | ● | 8 | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | 3.46 | 90 | 1500 | ● | 28 | |
| GG線2芯 | 0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | 25.8 | 100 | 1500 | ● | 5 |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | 15.5 | 100 | 1500 | ● | 7 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | 9.91 | 100 | 1500 | ● | 9 | |
| LKGB線 | 0.75 | 30/0.18 | 1.1 | 1.1 | 0.5 | 4.3 | 25.8 | 100 | 1500 | ● | 8 |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 0.5 | 4.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 1.1 | 0.5 | 5.0 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 1.1 | 0.5 | 5.7 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 1.1 | 0.5 | 6.3 | 3.46 | 90 | 1500 | ● | 28 | |
| 8.0 | 50/0.45 | 3.7 | 1.1 | 0.5 | 6.9 | 2.45 | 80 | 1500 | ● | 42 | |
| 14.0 | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | 1.39 | 60 | 2000 | ● | 63 | |
| 22.0 | 7/20/0.45 | 7.0 | 1.4 | 0.6 | 11.0 | 0.892 | 70 | 2000 | ● | 85 | |
| 30.0 | 7/27/0.45 | 8.1 | 1.4 | 0.6 | 12.1 | 0.661 | 60 | 2000 | ● | 139 | |
| 38.0 | 7/34/0.45 | 9.1 | 1.4 | 0.6 | 13.1 | 0.525 | 50 | 2500 | ● | 162 | |
| フッ素樹脂線 | 0.5 | 19/0.18 | 0.9 | 0.25 | - | 1.4 | 40.7 | 1500 | 2000 | ● | 7 |
| 0.75 | 30/0.18 | 1.15 | 0.3 | - | 1.75 | 25.8 | 1500 | 2000 | ● | 10 | |
| 1.25 | 50/0.18 | 1.5 | 0.3 | - | 2.1 | 15.5 | 1500 | 2000 | ● | 15 | |
| 2.0 | 37/0.26 | 1.8 | 0.3 | - | 2.4 | 9.91 | 1500 | 2000 | ● | 20 | |
| 3.5 | 45/0.32 | 2.6 | 0.3 | - | 3.2 | 5.38 | 1500 | 2000 | ● | 31 | |
| 5.5 | 35/0.45 | 3.1 | 0.3 | - | 3.7 | 3.5 | 1500 | 2000 | ● | 42 | |
●許容電流はスズメッキ軟銅線（～150℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約） (mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||||
| MKT線 | 0.75 | 30/0.18 | 1.1 | 0.55 | 0.25 | 2.6 | 160 | 10 | 2000 | ■ | 2.0 |
| 1.25 | 50/0.18 | 1.5 | 0.55 | 0.3 | 3.2 | 86 | 10 | 2000 | ■ | 3.4 | |
| 2.0 | 37/0.26 | 1.8 | 0.55 | 0.3 | 3.5 | 65 | 10 | 2000 | ■ | 5.7 | |
| 3.5 | 45/0.32 | 2.5 | 0.55 | 0.3 | 4.4 | 30 | 10 | 2000 | ■ | 10.0 | |
| 5.5 | 35/0.45 | 3.1 | 0.55 | 0.4 | 5.3 | 18 | 10 | 2000 | ■ | 15.0 | |
| 8.0 | 7/7/0.45 | 3.7 | 0.55 | 0.4 | 5.9 | 12 | 10 | 2000 | ■ | 22.0 | |
■許容電流はニッケル線（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 標準仕上外徑(約)(mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑(mm) | 外徑(mm) | |||||||
| CF線 | 0.3 | 12/0.18 | 0.7 | 1.8±15% | 74.0 | 1.0 | 1000 | ▲ | 2.4 |
| 0.5 | 20/0.18 | 0.9 | 2.0±15% | 44.4 | 1.0 | 1000 | ▲ | 4.2 | |
| 0.75 | 30/0.18 | 1.1 | 2.2±15% | 29.6 | 1.0 | 1000 | ▲ | 6.0 | |
| 1.25 | 50/0.18 | 1.5 | 2.6±15% | 17.8 | 1.0 | 1000 | ▲ | 10.0 | |
| 2.0 | 37/0.26 | 1.8 | 3.1±15% | 11.1 | 1.0 | 1000 | ▲ | 16.0 | |
| 3.5 | 66/0.26 | 2.4 | 3.9±15% | 6.3 | 1.0 | 1000 | ▲ | 29.0 | |
▲許容電流はニッケル覆銅線（28NPC）（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
