ボビン各種
発熱線を巻き付け、熱風裝置などに使用します。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > ボビン各種

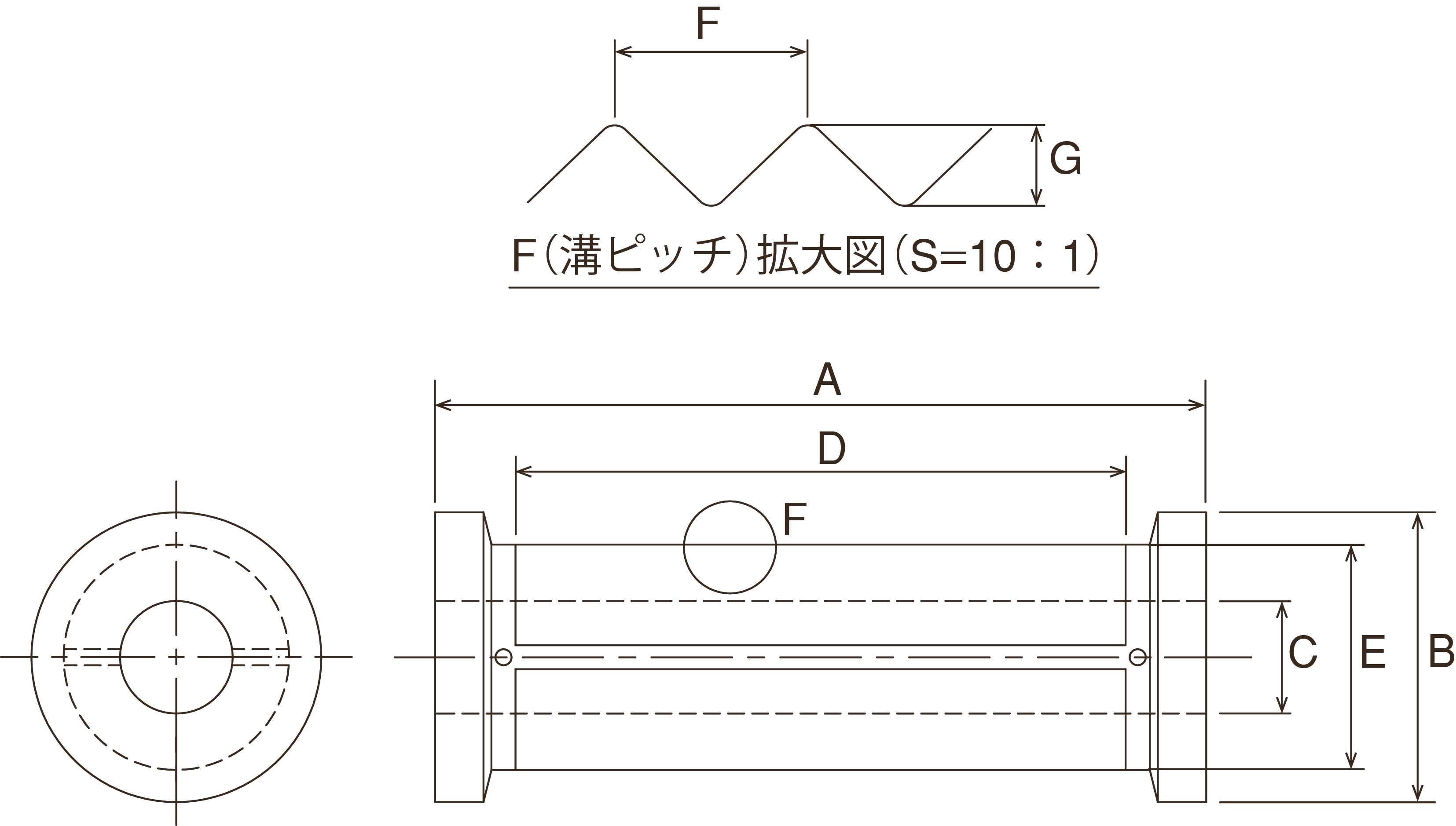

源線ボビン
標準仕様
| 品名 | 寸法 | 商品コード | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 300W | 111 | 18 | 11 | 99 | ― | 1.3 | 0.5 | GB300 |
| 500W（細） | 188 | 20 | 10 | 168 | ― | 1.4 | 0.5 | GB500S |
| 1KW（細） | 255 | 24 | 13 | 205 | ― | 2.5 | 0.8 | GB1000S |
| 1KW | 145 | 38 | 26 | 124 | ― | 1.7 | 1 | GB1000 |
| 2KW（260L） | 260 | 45 | 30 | 235 | ― | 2.5 | 1 | GB2000 |
| 2KW（ツバ付） | 297 | 36 | 14 | 277 | 28 | 2.4 | 1 | GB2000T |
| 5KW（細） | 290 | 65 | 45 | 270 | 56 | 1.5 | 0.8 | GB5000S |
| 5KW（太） | 300 | 67 | 46 | 278 | 62 | 3.2 | 1 | GB5000F |
| 40目 | 80 | 30 | 21 | 67 | 30 | 1.5 | 0.8 | GB40ME |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
スパイラルボビン
標準仕様
| 仕様 | 內徑 | 外徑 | 長さ | ピッチ | 商品コード |
|---|---|---|---|---|---|
| 500W | 17 | 38 | 110 | 5 | SB500★ |
| 1KW | 21 | 48 | 175 | 8 | SB1000★ |
| 2KW | 27 | 54 | 195 | 9 | SB2000 |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。

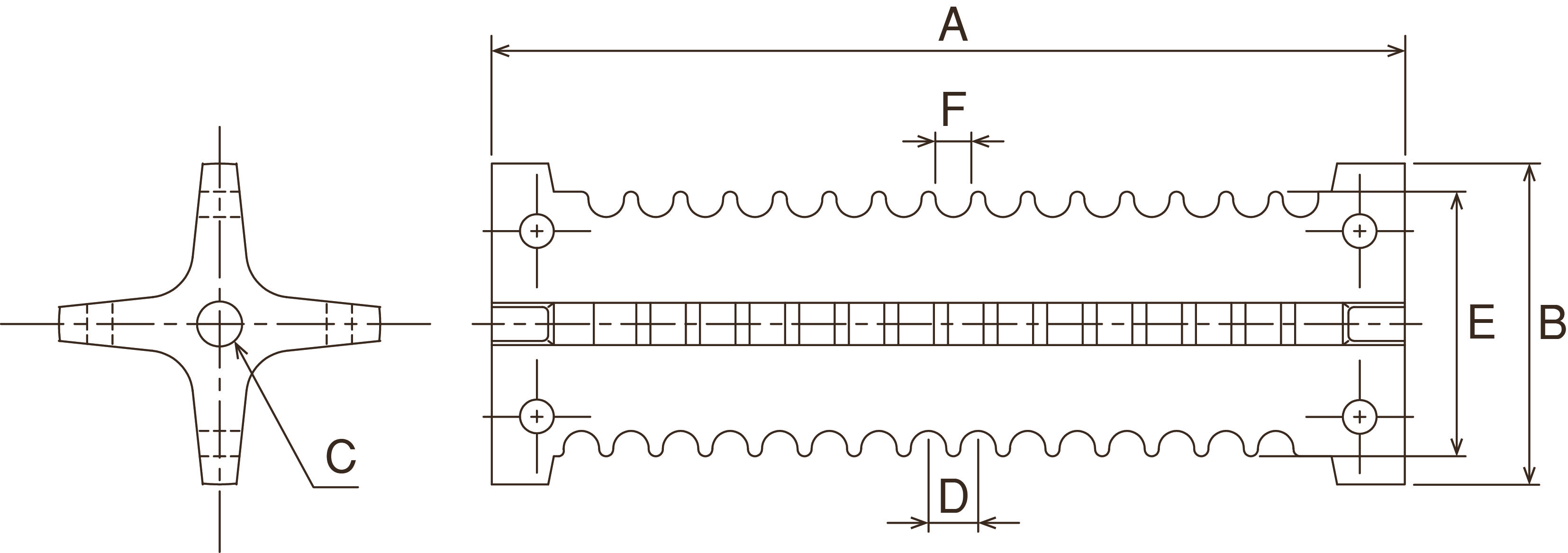

ドライヤーボビン
標準仕様
| 品名 | 寸法 | 商品コード | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | 溝數 | ||
| 100L(小) | 100 | 45 | 5 | 7 | 35 | 5 | 10 | DB100S |
| 100L(大) | 100 | 58 | 8 | 9 | 45 | 5 | 9 | DB100L |
| 110L | 110 | 60 | 6.5 | 10 | 50 | 5 | 9 | DB110 |
| 160L | 160 | 61 | 8 | 8.5 | 50 | 5 | 15 | DB160 |
| 160L(φ57) | 160 | 57 | 8 | 8.5 | 45 | 6 | 15 | DB16057 |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
