普通磁器ブッシング?ねじ切礙子?スジツバ礙管各種
普通磁器ブッシング?ねじ切礙子?スジツバ礙管は、ヒーターリード線引き出し部の絶縁部分やヒーター端末処理等に使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > 普通磁器ブッシング?ねじ切礙子?スジツバ礙管各種

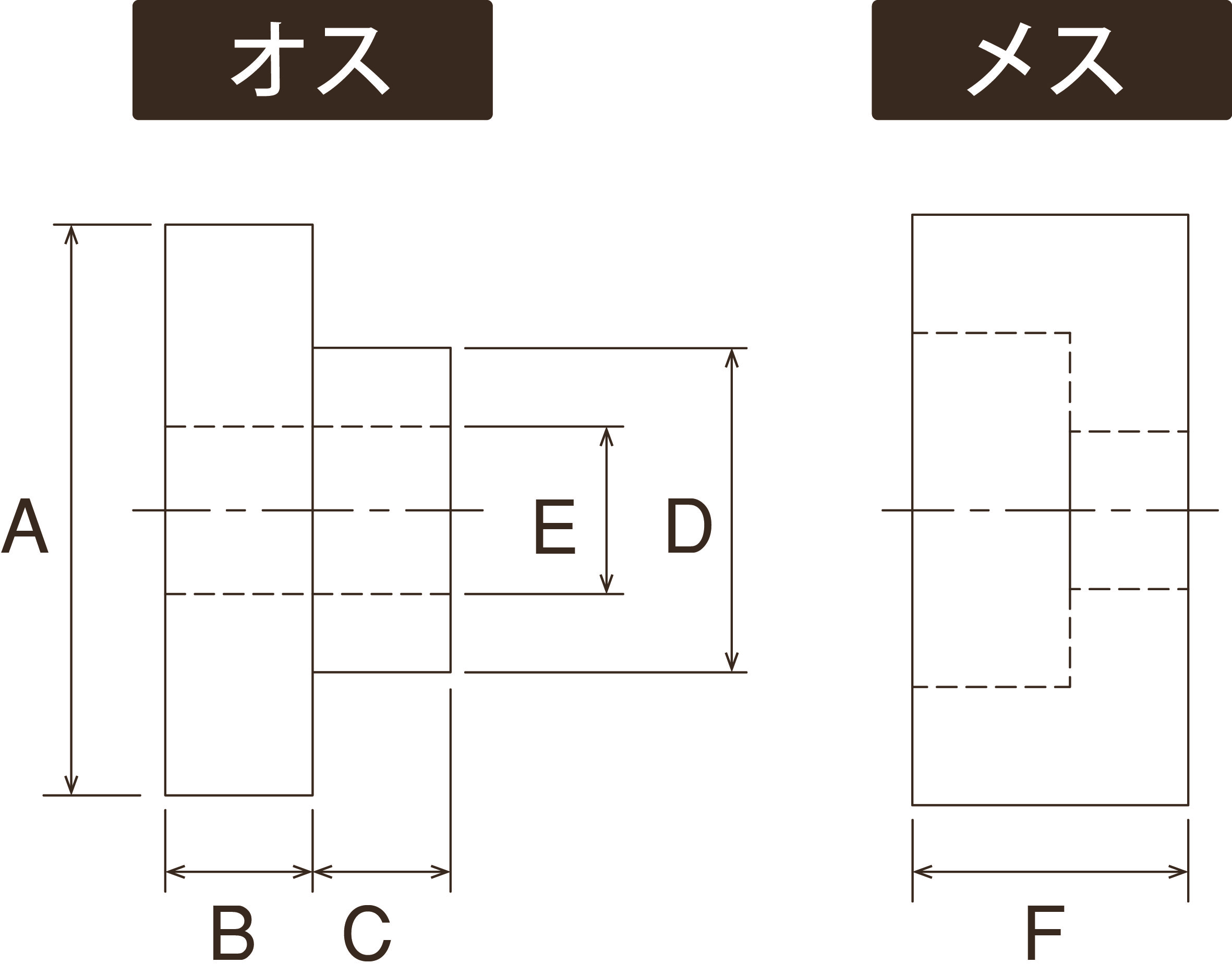

普通磁器ブッシング
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | オス | メス | ||
| 特小 | 13 | 5.5 | 2 | 7.5 | 4.5 | 6.5 | CHBSSM | CHBSSW | |
| 小 | 16 | 5 | 3 | 11 | 5 | 8 | CHBSM | CHBSW | |
| 中 | 20 | 5.5 | 3.5 | 13 | 7 | 9 | CHBMM | CHBMW | |
| 大 | 24 | 8 | 4 | 16.5 | 9.5 | 10 | CHBLM | CHBLW | |
| 特大 | 29 | 7.5 | 7 | 17 | 8 | 14 | CHBLLM | CHBLLW | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。

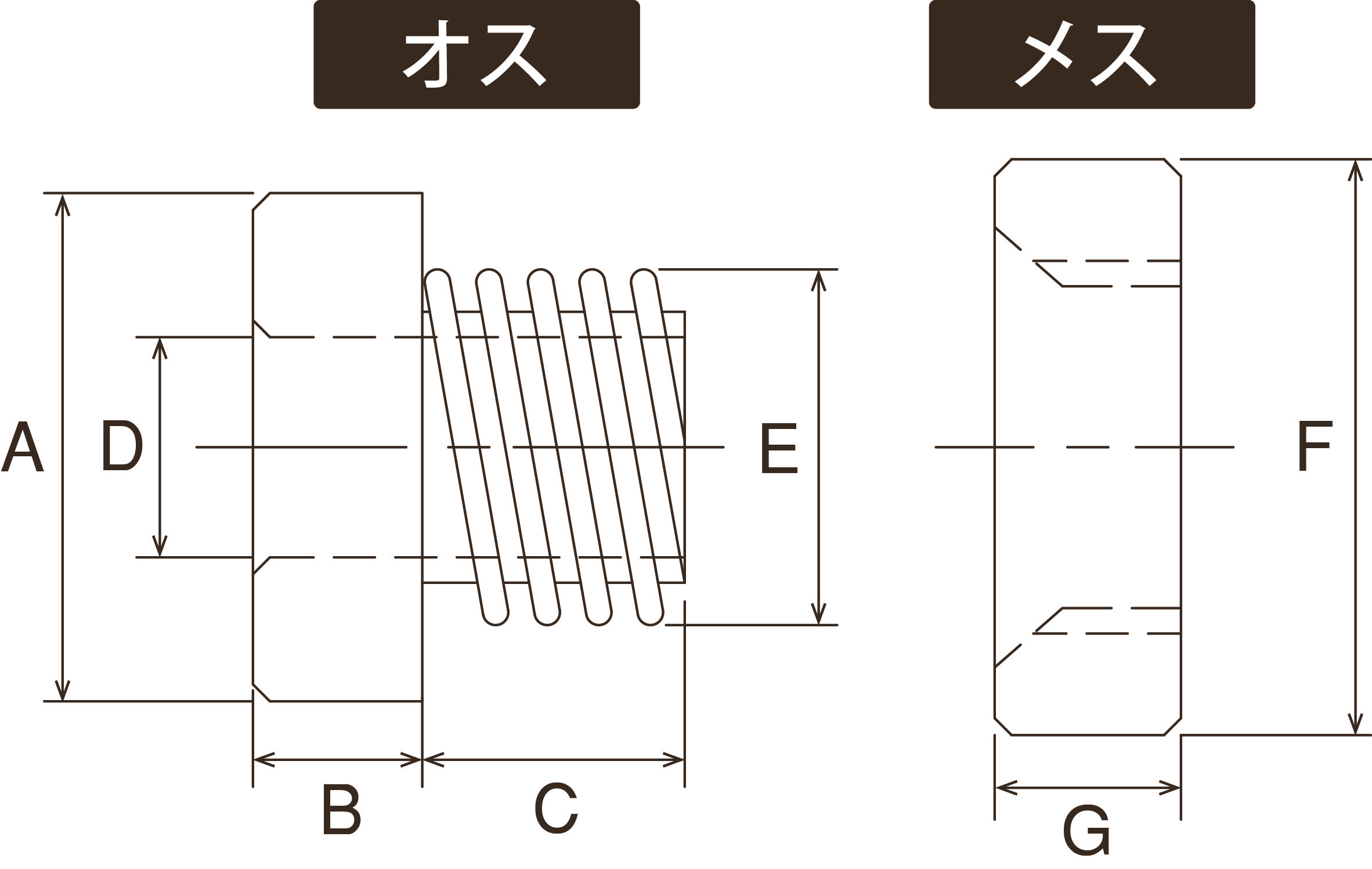

ねじ切礙子
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| 4分5分 | 30 | 10 | 15 | 13 | 21 | 35 | 12 | NG4B5B | |
| 5分5分 | 33 | 10 | 15 | 17 | 24 | 37 | 11 | NG5B5B | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
スジツバ礙管
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||
| φ5 | 13 | 3.5 | 4.5 | 5.2 | 8.5 | 9.3 | 1.8 | 0.7 | STG5 | |
| φ8.5 | 20 | 5 | 10 | 8.5 | 11.5 | 13.2 | 4.4 | 2.2 | STG85 | |
| φ9.5 | 18 | 4 | 10.3 | 9.3 | 11.5 | 13 | 5.1 | 2.2 | STG95 | |
| φ10 | 20 | 5 | 10 | 10 | 13 | 15 | 5 | 2.2 | STG10 | |
| φ11 | 27 | 7 | 11.7 | 11 | 16 | 19 | 5 | 2.7 | STG11 | |
| φ12.5 | 27 | 7 | 10 | 12 | 16 | 19 | 3.9 | 2.4 | STG125 | |
| φ16 | 32 | 9 | 13 | 16 | 19 | 22 | 6 | 2.7 | STG16 | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
