ステアタイト礙子
成形加工、寸法精度、絶縁性、耐熱性に優れているため、幅広い分野で活用されています。
特長
【使用上の注意】
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > ステアタイト礙子
ステアタイト抵抗用ブッシング- ステアタイト組ブッシング
- ステアタイトH型ブッシング
- ステアタイト円筒臺礙子
- ステアタイト円錐臺礙子
- ステアタイトヒダ付臺礙子
- ステアタイトねじ切礙子（耐熱溫度：1000℃）
- ステアタイトターミナルカバー
- ステアタイトR礙子
- ムライトセラミック
- 使用上の注意
ステアタイト抵抗用ブッシング
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| BC10 | 10 | 2.3 | 1.5 | 5.2 | 3 | BC10 |
| BC20 | 20 | 5 | 1.5 | 9 | 5.2 | BC20 |

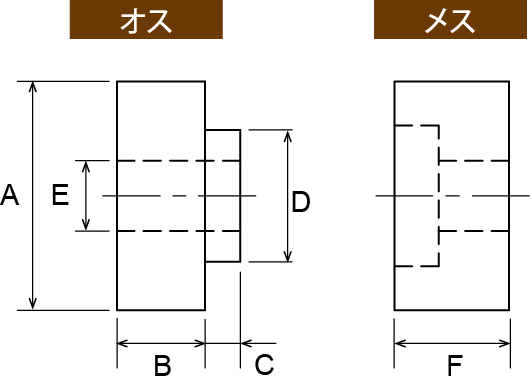

ステアタイト組ブッシング
| 品名 | A | B | C | D | E | F | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|
| BB12 | 12 | 4 | 2 | 5.3 | 3.1 | 5 | BB12M | BB12W |
| BB14 | 14 | 6 | 2.5 | 8.5 | 4.1 | 7 | BB14M | BB14W |
| BB16 | 16 | 5 | 2 | 8.5 | 5.1 | 5 | BB16M | BB16W |
| BB20A | 20 | 6.5 | 4 | 13 | 7 | 10 | BB20AM | BB20AW |

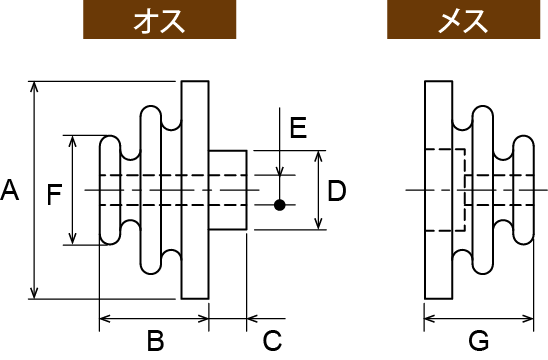

ステアタイトH型ブッシング
| 品名 | A | B | C | D | E | F | G | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|---|
| BA20 | 20 | 15 | 4 | 9.5 | 5.1 | 15 | 15 | BA20M | BA20W |
| BA23 | 23 | 19 | 4.5 | 12 | 5.2 | 16 | 19 | BA23M | BA23W |
| BA30 | 30 | 20 | 5.5 | 12 | 5.5 | 20 | 20 | BA30M | BA30W |
| BA40 | 40 | 20 | 6.5 | 13.5 | 5.5 | 20 | 20 | BA40M | BA40W |

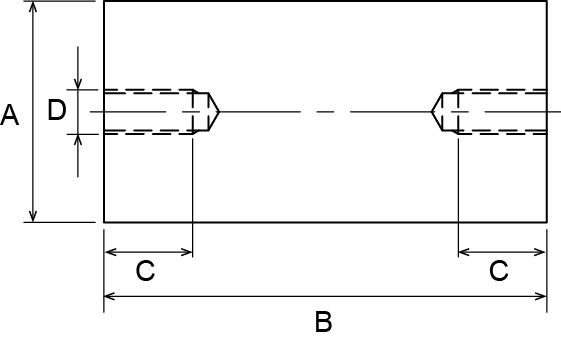

ステアタイト円筒臺礙子
| 品名 | A | B | C | D | 商品コード |
|---|---|---|---|---|---|
| SA102 | 10 | 20 | 5 | M3 | SA102 |
| SA152 | 15 | 20 | 5 | M4 | SA152 |
| SA153 | 15 | 30 | 8 | M4 | SA153 |
| SA202 | 20 | 20 | 5 | M5 | SA202 |
| SA203 | 20 | 30 | 10 | M5 | SA203 |
| SA204 | 20 | 40 | 10 | M5 | SA204 |
| SA255 | 25 | 50 | 10 | M5 | SA255 |

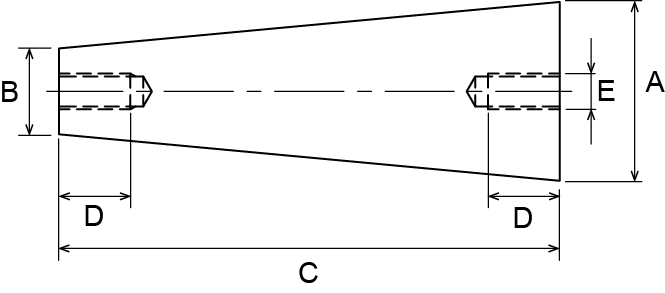

ステアタイト円錐臺礙子
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| SB253 | 25 | 12 | 30 | 8 | M4 | SB253 |
| SB255 | 25 | 12 | 50 | 10 | M4 | SB255 |
| SB257 | 25 | 12 | 70 | 10 | M5 | SB257 |

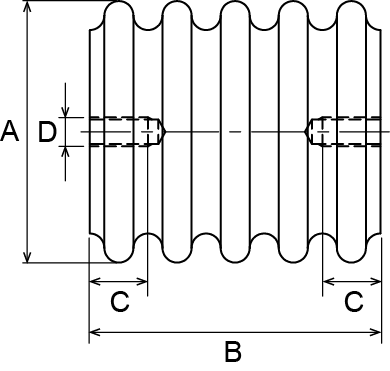

ステアタイトヒダ付臺礙子
| 品名 | A | B | C | D | ヒダ | 商品コード |
|---|---|---|---|---|---|---|
| SC303 | 30 | 30 | 8 | M4 | 5 | SC303 |
| SC353 | 35 | 30 | 8 | M4 | 4 | SC353 |
| SC455 | 45 | 50 | 10 | M5 | 4 | SC455 |

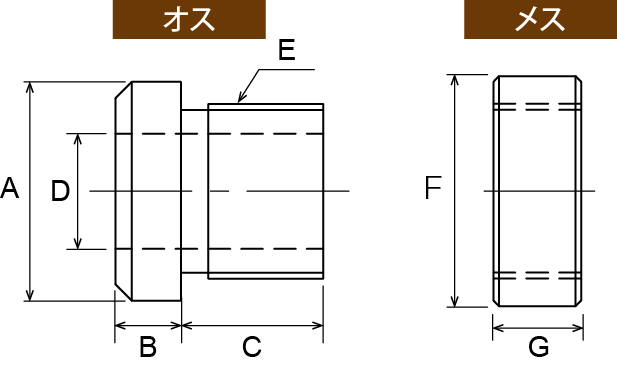

ステアタイトねじ切礙子（耐熱溫度：1000℃）
| 品名 | A | B | C | D | E | F | G | 商品コード |
|---|---|---|---|---|---|---|---|---|
| M16 | 20 | 6 | 13 | 10.5 | M16 | 21 | 8 | M16 |
| M18 | 22 | 8 | 15 | 12.5 | M18 | 22 | 8 | M18 |

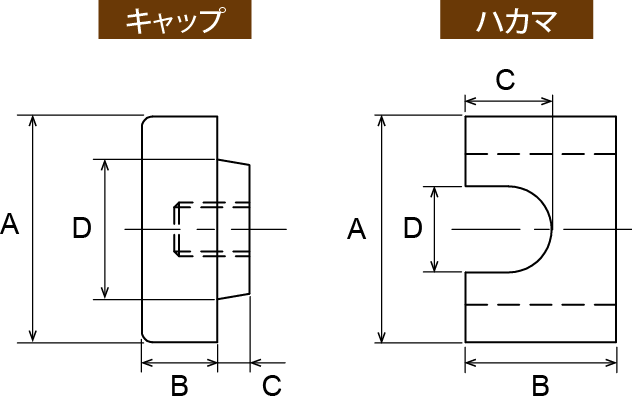

ステアタイトターミナルカバー
| 品名 | A | B | C | D | 商品コード | |
|---|---|---|---|---|---|---|
| M3 | キャップ | 13 | 7 | 2 | 8 | CHTM3C |
| ハカマ | 13 | 13 | 8 | 7 | CHTM3H | |
| M4 | キャップ | 19 | 7 | 3 | 13 | CHTM4C |
| ハカマ | 19 | 14 | 8 | 8 | CHTM4H | |
| M5 | キャップ | 21 | 7 | 3 | 13 | CHTM5C |
| ハカマ | 21 | 14 | 9 | 8 | CHTM5H | |
ステアタイトR礙子
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1.4×3.2×3.2 | 3.2 | 3.2 | 1.4 | KSR1403 |
| 1.7×4.2×4.2 | 4.2 | 4.2 | 1.7 | KSR1704 |
| 2.3×5.1×5.1 | 5.1 | 5.1 | 2.3 | KSR2305 |
| 2.9×6.7×6.7 | 6.7 | 6.7 | 2.9 | YSR2606 |
| 4.4×11×11 | 11 | 11 | 4.4 | YSR4411 |

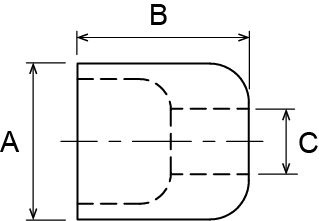

| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| BS10 | 10 | 11 | 4.2 | BS10 |
| BS12 | 12 | 12 | 5.1 | BS12 |
ムライトセラミック

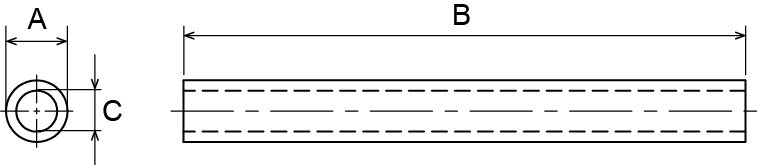

【丸型 一つ穴】
ムライト60%(耐熱溫度1100℃)
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1DH－0812 | 1.2 | 100 | 0.8 | 1DH0812 |
| 1DH－1020 | 2 | 100 | 1 | 1DH1020 |
| 1DH－1525 | 2.5 | 100 | 1.5 | 1DH1525 |
| 1DH－2030 | 3 | 100 | 2 | 1DH2030 |
| 1DH－4060 | 6 | 100 | 4 | 1DH4060 |
ムライト【多孔質】(耐熱溫度1400℃)
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1DH－3050 | 5 | 100 | 3 | 1DH3050M |

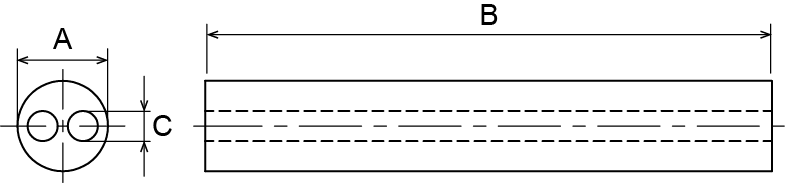

【丸型 二つ穴】
ムライト60%(耐熱溫度1100℃)
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 2DH－0830 | 3 | 100 | 0.8 | 2DH0830 |
| 2DH－1040 | 4 | 100 | 1 | 2DH1040 |
| 2DH－1560 | 6 | 100 | 1.5 | 2DH1560 |
ムライト【多孔質】(耐熱溫度1400℃)
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 2DH－2080 | 8 | 100 | 2 | 2DH2080M |
使用上の注意
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
